KE0900 RE

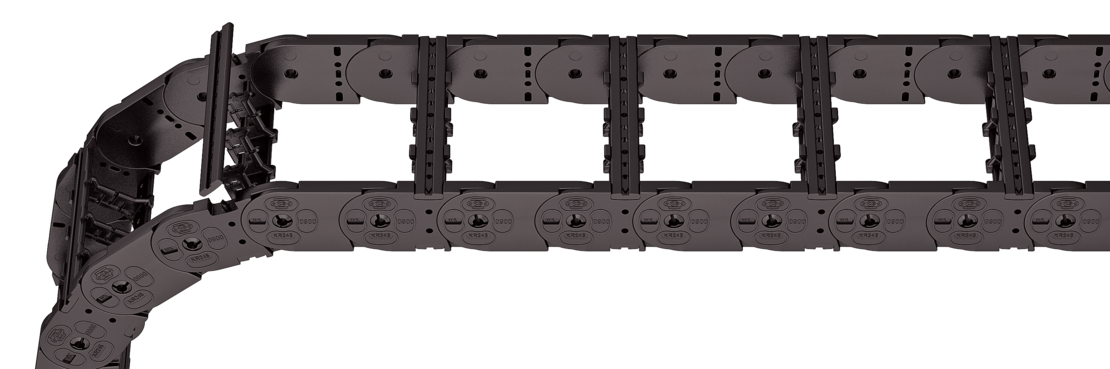

Entretoise en plastique RE – Entretoise plastique


Propriétés

  • Entretoises en plastique pour contraintes légères à moyennes. Montage sans vis.
  • Personnalisation par cran de 16 mm disponible.
  • Extérieur / intérieur : s’ouvre par une rotation à 90°.
test
Montage des entretoises standard tous les 2 maillons de chaîne

Montage des entretoises standard tous les 2 maillons de chaîne (HS : montage partiel)

Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure (B<sub>i</sub>) en largeur de cran de 16 mm
Bi de 81 – 561 mm avec personnalisation de la largeur par incrément de 16 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des conduits dépend fortement du rayon de courbure et du type de conduite souhaité.
Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t
t
[mm]
hi
[mm]
hG
[mm]
Bk
[mm]
BEF
[mm]
qk
[kg/m]
905878,5Bi + 31Bi + 452,95 – 5,95
Bi
[mm]
8197113129145161177193209225
241257273289305321337353369385
401417433449465481497513545561
KR
[mm]
130150190245300385
Exemple de commande
Code de commande

KE0900

209

RE

150

1890

HS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Le système de séparateurs est monté en standard sur chaque entretoise de liaison – pour le montage de séparateur, sur chaque 2e maillon de chaîne (HS).
En standard, les séparateurs ou le système de séparateurs complet (séparateurs avec séparation en hauteur) sont mobiles transversalement (version A).

Pour les utilisations avec accélérations transversales et les utilisations latérales, les séparateurs sont fixables par une simple rotation de 90° de l’entretoise. Les cames de blocage s’enclenchent sur l’entretoise (version B). La rainure de l’entretoise a cadre est orientée vers l’exterieur.

Système de séparateurs TS0

sans cloison horizontale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
ax Cran
[mm]
nT min
A7,514,58,5
B8,5161016

Les séparateurs sont mobiles dans la section transversale (version A) ou fixés (version B).

Système de séparateurs TS0

Système de séparateurs TS1

avec cloison horizontale continue
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
ax Cran
[mm]
nT min
A7,514,58,52
B8,51610162

Les séparateurs sont mobiles dans la section transversale (version A) ou fixés (version B).

Système de séparateurs TS1

Système de séparateurs TS2

avec cloison horizontale partielle
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
ax Cran
[mm]
nT min
A7,514,5*/218,5*/152
B8,516*/3210*/26162

* pour VR0

Avec ce type de séparateurs, les cloisons sont fixées sur le séparateur vertical. L’ensemble est mobile transversalement (Version A) ou fixe (Version B)

Système de séparateurs TS2

Système de séparateurs TS3

avec cloison horizontale en plastique
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A416 / 42*82

* Séparateurs horizontaux en aluminium

Les séparateurs sont fixés par des cloisons, le système de séparateurs complet est mobile dans la section transversale.

Système de séparateurs TS3
Système de séparateurs TS3

Des cloisons en aluminium personnalisables au pas de 1 mm avec ax > 42 mm sont également disponibles.

ax (entraxe des séparateurs) [mm]
ac (largeur utile du compartiment intérieur) [mm]
16
8
18
10
23
15
28
20
32
24
33
25
38
30
43
35
48
40
58
50
64
56
68
60
78
70
80
72
88
80
96
88
112
104
128
120
144
136
160
152
176
168
192
184
208
200

En cas d’utilisation de cloisons en plastique avec ax > 112 mm, nous recommandons d’utiliser un support central supplémentaire avec un séparateur double (ST = 4 mm). Les séparateurs doubles conviennent également à un montage ultérieur dans un système de cloisons.

Exemple de commande
Code de commande

TS3

A

3

K1

K4

34

38

VR1

VR3

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [nT]. De plus, saisir également les compartiments [K] de gauche à droite, ainsi que les distances de montage [aT/ax] (vue du point mobile).

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1 – TS3) veuillez indiquer également les positions [par ex. VD23] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

Exemple de commande
Code de commande

UMB

F

U

UMB

M

U

Pièce de raccord

UMB

UMB

Point de raccord

F

M

Type de raccord

U

U

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
