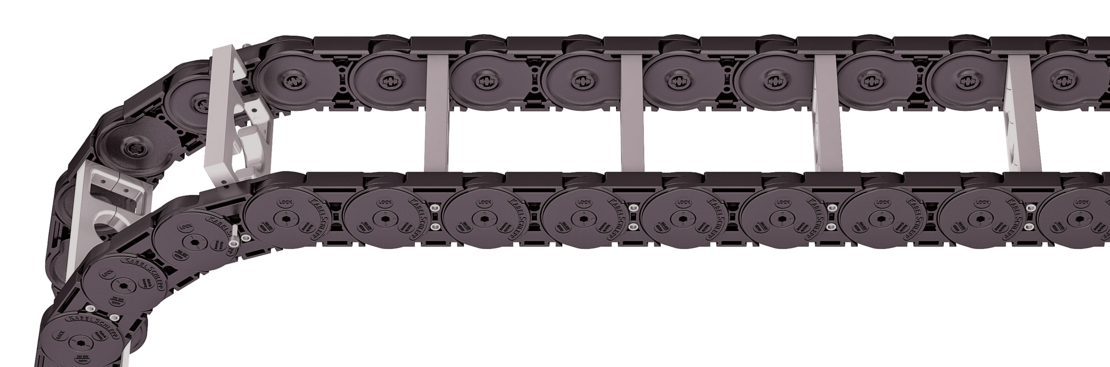

MC0650 LG

Entretoise en aluminium LG – Entretoise à trous, en 2 parties


Propriétés

  • Guidage optimal des câbles dans la ligne de flexion neutre. Version divisée pour guidage de câbles facile. Entretoise disponibles également sans division.
  • Personnalisation par incrément de 1 mm disponible.
  • Extérieur / intérieur : vissage facile à desserrer.
test
Montage des entretoises standard tous les 2 maillons de chaîne

Montage des entretoises standard tous les 2 maillons de chaîne (HS : montage partiel)

Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure (B<sub>i</sub>) en largeur de cran de 1 mm
Bi de 75 – 600 mm avec personnalisation de la largeur par incrément de 1 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t
Calcul de la largeur d’entretoise
Largeur d’entretoise BSt: ∑D + ∑c + 2 a0
t
[mm]
Dmax
[mm]
Dmin
[mm]
hG
[mm]
Bi
[mm]
BSt
[mm] *
Bk
[mm]
BEF
[mm]
cmin
[mm]
a0 min
[mm]
qk 50 % **
[kg/m]
653695775 – 60079 – 604BSt + 30BSt + 304102,39 – 4,66
* largeur par incrément de 1 mm ** Partie percée de l’entretoise à trous env. 50 %
KR
[mm]
7595115145175220260275300350
Exemple de commande
Code de commande

MC0650

300

LG

175

1430

HS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Éléments de raccord

M0650 Universal end connectors UMB –  plastic (standard)
M0650 Universal end connectors UMB –  plastic (standard)
Informations importantes

Couple de serrage recommandé : 11 Nm pour vis cylindriques ISO 4762 - M6 - 8.8

M0650 Universal end connectors UMB –  plastic (standard)
Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

U – Raccord universel

M0650 End connectors – plastic/steel
M0650 End connectors – plastic/steel
M0650 End connectors – plastic/steelM0650 End connectors – plastic/steel
Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

A – Fixation vers l’extérieur (standard)
I – Fixation vers l’intérieur
F – Raccord à bride

Surface de raccord

I – Surface de raccord intérieure
A – Surface de raccord extérieure

Exemple de commande
Code de commande

Plastique / acier

F

A

A

UMB

M

U



Pièce de raccord

Plastique / acier

UMB

Point de raccord

F

M

Type de raccord

A

U

Surface de raccord

A

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
