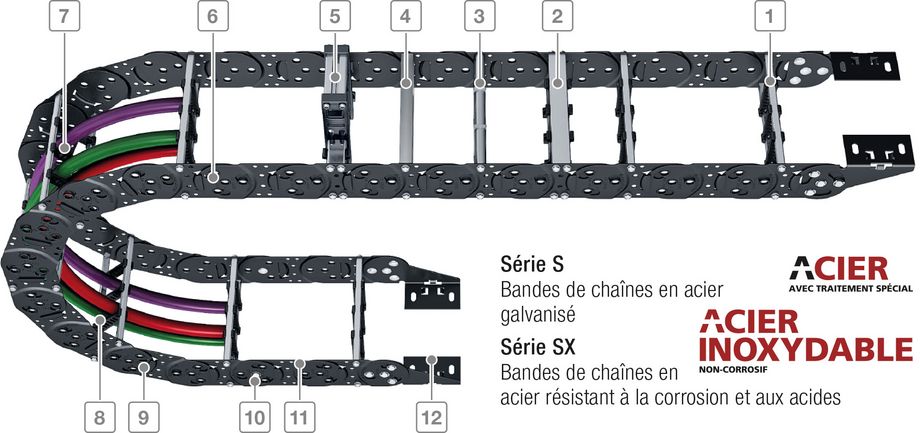

La construction
Chaînes porte-câbles en acier éprouvées avec brides de chaînes extrêmement stables et construction articulée avec système de butées robustes multiple et boulons trempés. La construction extrêmement stable permet de grandes longueurs autoportantes et des charges supplémentaires élevées.
Construction en sandwich : Les brides de chaînes comprennent deux platines
Patins de glissement disponible pour applications replongeantes
Système de butées robustes avec boulons trempés et bagues de sécurité
Existe également en variantes couvertes avec système de capots ou feuillard
Type | hi [mm] | Bk [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| S/SX0650 | 26 – 34 | 70 – 500 | 65 | 75 – 400 |
| S/SX0950 | 42 – 50 | 125 – 600 | 95 | 125 – 600 |
| S/SX1250 | 66 – 76 | 130 – 800 | 125 | 145 – 1000 |
| S/SX1800 | 104 – 110 | 180 – 1000 | 180 | 265 – 1300 |
| S/SX2500 | 180 – 183 | 250 – 1200 | 250 | 365 – 1395 |
| S/SX3200 | 220 | 250 – 1500 | 320 | 470 – 1785 |
| S/SX5000 | 150 | 250 – 1200 | 200 | 500 – 1200 |
| S/SX6000 | 240 | 300 – 1500 | 320 | 700 – 1500 |
| S/SX7000 | 370 | 350 – 1800 | 450 | 900 – 2400 |
| S/SX8000 | 578 | 350 – 1800 | 550 | 900 – 2400 |
| S/SX9000 | – | – | – | – |
Les chaînes porte-câbles de la série 5000 – 8000 sont des fabrications spéciales pour les applications spéciales comme p.ex. les zones Offshore.
