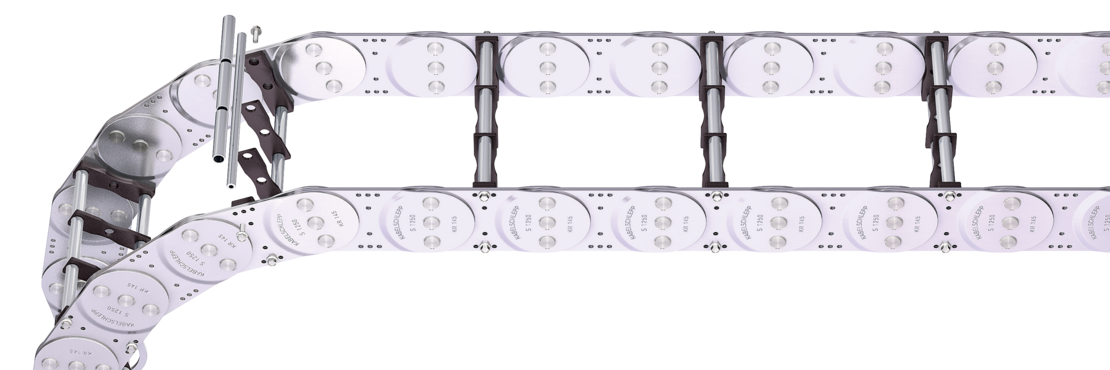

S/SX1250 RR

Entretoise tubulaire RR – Entretoise à cadre, modèle tube


Propriétés

  • Entretoise à galet en acier avec amortissement des solutions mécaniques et séparateurs en plastique. Idéal pour l’utilisation de tuyaux de fluides avec gaines souples.
  • Personnalisation par cran de 1 mm disponible.
  • Extérieur / intérieur : Vissage desserrable.
  • Option : Système de séparateurs en acier et acier inoxydable ER 1, ER 1S
test
Montage des entretoises standard tous les 2 maillons de chaîne

Montage des entretoises standard tous les 2 maillons de chaîne (HS : montage partiel)

Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure (B<sub>i</sub>) en largeur de cran de 1 mm
Bk de 200 – 600 mm en largeur par incrément de 1 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des conduits dépend fortement du rayon de courbure et du type de conduite souhaité.
Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t
t
[mm]
hi
[mm]
hG
[mm]
hG'
[mm]
Bi
[mm]
BSt
[mm] *
Bk
[mm]
BEF
[mm]
qk
[kg/m]
1256694104160 – 560176 – 576BSt + 24BSt + 3013,82 – 17,30
* largeur par incrément de 1 mm
KR
[mm]
1452002202603003403804204605005406001000
Exemple de commande
Code de commande

S1250

400

RR

200

St

4750

HS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Le système de séparateurs est monté en standard sur chaque entretoise de liaison – pour le montage de séparateur, sur chaque 2e maillon de chaîne (HS).
Les séparateurs sont fixés par les tubes. Le tube sert également d’écarteur entre les séparateurs (version B).

Système de séparateurs TS0

sans cloison horizontale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
B303026
Système de séparateurs TS0

Système de séparateurs TS1

avec cloison horizontale continue
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
B3030262
Système de séparateurs TS1
Exemple de commande
Code de commande

TS1

B

3

K1

K4

34

38

VD0

VD0

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [nT]. De plus, saisir également les compartiments [K] de gauche à droite, ainsi que les distances de montage [aT/ax] (vue du point mobile).

Éléments de raccord

S/SX1250 End Connector
S/SX1250 End Connector
S/SX1250 End Connector
S/SX1250 End Connector
S/SX1250 End Connector
Informations importantes

Attention : La variante de raccord standard FAI/MAI n’est possible qu’à partir d’un Bk de 125 mm.

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

A – Vissage vers l’extérieur (standard)
I – Vissage vers l’intérieur
H – Vissage pivoté de 90° vers l’extérieur
K – Vissage pivoté de 90° vers l’intérieur

Surface de raccord

I – Surface de raccord intérieure (standard)
A – Surface de raccord extérieure

Exemple de commande
Code de commande

acier

F

A

I

acier

M

A

I

Pièce de raccord

acier

acier

Point de raccord

F

M

Type de raccord

A

A

Surface de raccord

I

I

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
