Stieracie systémy

Na ochranu vodiacich plôch na obrábacích strojoch.

Stierače loží typového radu BA a BAS

Stierače tohto typového radu majú vymeniteľnú stieraciu lištu a zaručujú vysokú tvarovú stabilitu a mechanickú pevnosť. Vyrábajú sa v rôznych tvaroch podľa vašich špecifikácií a sú k dispozícii aj ako tyčový tovar

Way wiper systems Sample 1
Way wiper systems Sample 2

Vlastnosti

  • tepelný rozsah -40 °C až 100 °C
  • nosný materiál: hliník
  • materiál stieracej lišty: polyuretán
  • odolný voči zásaditým substanciám, aminokyselinám, benzínu a hydrolýze, rovnako ako voči kyslíku, ozónu a UV žiareniu
  • veľmi odolný voči olejom, tukom, zásadám a vode
  • predpätie cca 2 mm
  • výmenná stieracia lišta
  • štandardná dĺžka tyčového tovaru: 1000 mm



Zníženie nákladov
Stieracia lišta je u typov BA a BAS vymeniteľná. V prípade opotrebenia je potrebné vymeniť iba lištu, nosný profil je možné ďalej používať.

Typový rad BA

Stierače tohto typu sa používajú hlavne v stiesnených podmienkach alebo tam, kde sú stierače dodatočne chránené teleskopickým krytom, mechom alebo zásterkovým krytom alebo tam, kde sa nevyskytujú triesky.

Stierače tohto typu sa používajú hlavne v stiesnených podmienkach alebo tam, kde sú stierače dodatočne chránené teleskopickým krytom, mechom alebo zásterkovým krytom alebo tam, kde sa nevyskytujú triesky.

Typový rad BAS

U tohto typového radu sa telo stierača z ľahkého kovu vyrába s ochranou stieracej lišty. Používa sa prednostne pri priamom dopade triesok (nie horúce triesky)

U tohto typového radu sa telo stierača z ľahkého kovu vyrába s ochranou stieracej lišty. Používa sa prednostne pri priamom dopade triesok (nie horúce triesky)

Typový rad BASN

V tejto sérii má stieracia lišta dodatočný podporný výstupok, ktorý zvyšuje prítlačný tlak stieracej lišty.

V tejto sérii má stieracia lišta dodatočný podporný výstupok, ktorý zvyšuje prítlačný tlak stieracej lišty.

Hlavné znaky

  • zameniteľnosť so všetkými výrobkami na trhu
  • perfektná prispôsobiteľnosť
  • zápustné skrutky nie sú potrebné
  • jednoduchá výmena stieracej lišty
  • perfektná priliehavosť zadnej strany stierača
  • špeciálna úprava podľa špecifických potrieb zákazníka
Predstierač na ochranu vodiacej dráhy

Na ochranu gumy stieracej lišty pred horúcimi trieskami a na vyčistenie vodiacej dráhy od hrubých a usadených nečistôt musí byť stierač loží vybavený predstieračom z nehrdzavejúce pružinovej ocele alebo mosadze.

Predstierač a príslušná kovová prítlačná lišta sa pomocou upevňovacích skrutiek stierača namontujú na stroj.

Prítlačná lišta nemusí byť použitá u priamych stieračov so zod povedajúcou vŕtacou schémou (vzdialenosť dier ≤ 80 mm).

Na ochranu gumy stieracej lišty pred horúcimi trieskami a na vyčistenie vodiacej dráhy od hrubých a usadených nečistôt musí byť stierač loží vybavený predstieračom z nehrdzavejúce pružinovej ocele alebo mosadze.

Predstierač a príslušná kovová prítlačná lišta sa pomocou upevňovacích skrutiek stierača namontujú na stroj.

Prítlačná lišta nemusí byť použitá u priamych stieračov so zod povedajúcou vŕtacou schémou (vzdialenosť dier ≤ 80 mm).

Rozmery

Typový rad BA/BAS
Typový radA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Dlžka profilu
[mm]
BA 187,54,517,53,51000
BA 257,54,523,53,51000
BAS 1810717,53,51000
BAS 2510723,53,51000
BAS 4010739,53,51000
BASN 1810717,53,51000
BASN 2510723,53,51000
BASN 4010739,53,51000
Way wiper systems Dimensions Type BA / Type BAS

Stierač loží BA 65

Stierač loží BA 65 – tyčový tovar

Stierače tejto typovej rady sú kompaktné a vyznačujú sa vysokou tvarovou stálosťou a presnosťou rozmerov. Vyrábajú sa pomocou formy, čo umožňuje garantovať vysokú opakovanú presnosť.

Vlastnosti

  • odolnosť voči teplotám -40 °C do +100 °C, krátkodobo do 140 °C
  • materiál nosného profilu: oceľ
  • materiál stieracej lišty: oteruvzdorný syntetický kaučuk (NBR)
  • odolnosť voči bežným olejom, tukom, kyselinám a zásadám
  • odolnosť voči mikroorganizmom
Typ BA 65
Typový radA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Predpätie*
[mm]
Dlžka profilu
[mm]
BA 65-146,514811500
BA 65-186,5181211500
BA 65-226,5221502500
BA 65-256,525181,51500

* odporúčané predpätie
** rozmer bez predpätia

Way wiper systems Dimensions Type BA bar material

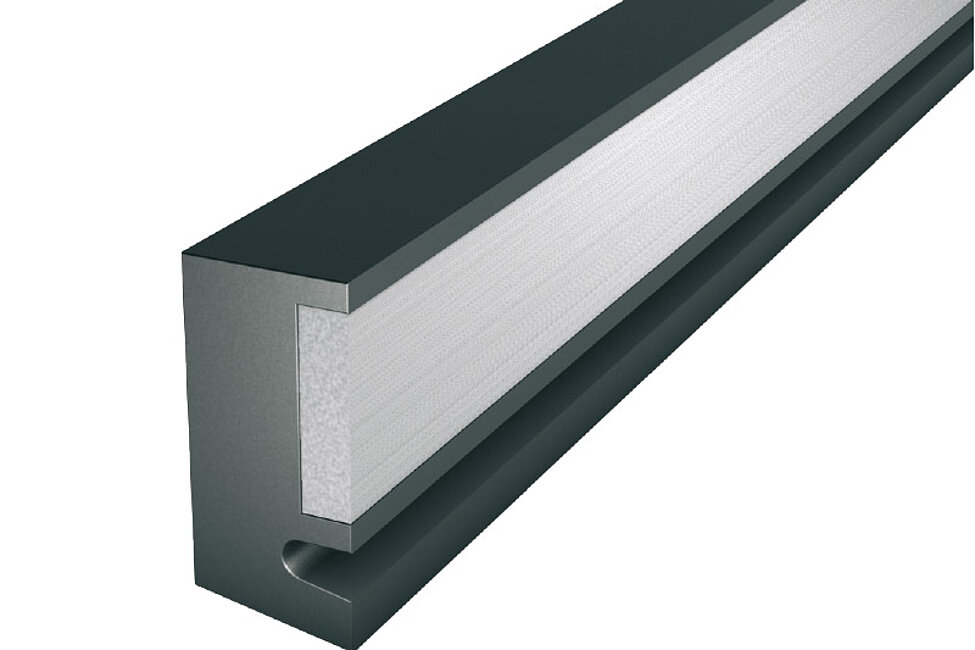

Typ BA 65-14

Typ BA 65-14

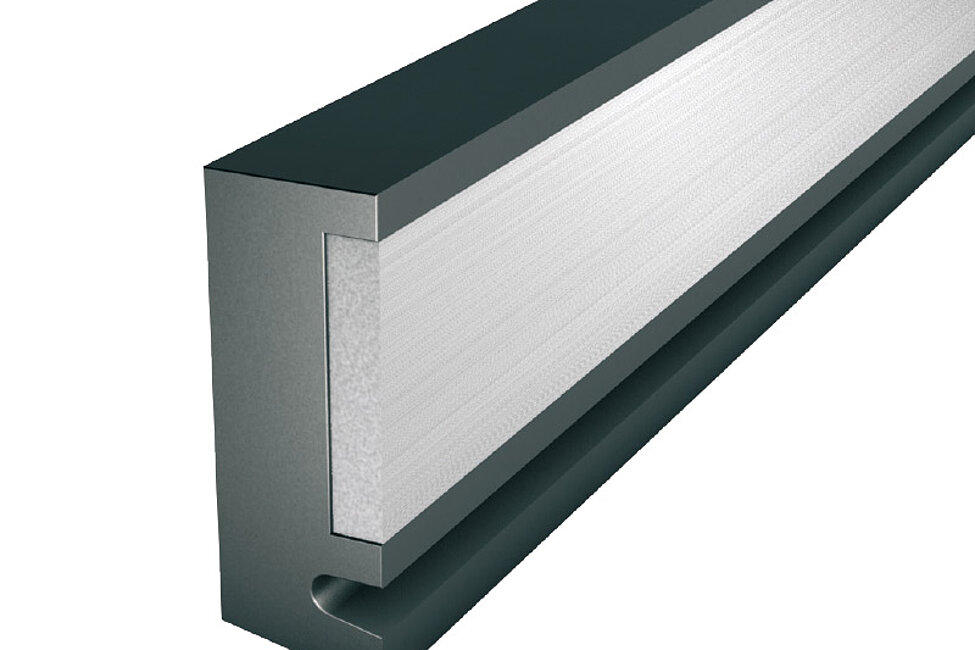

Typ BA 65-18

Typ BA 65-18

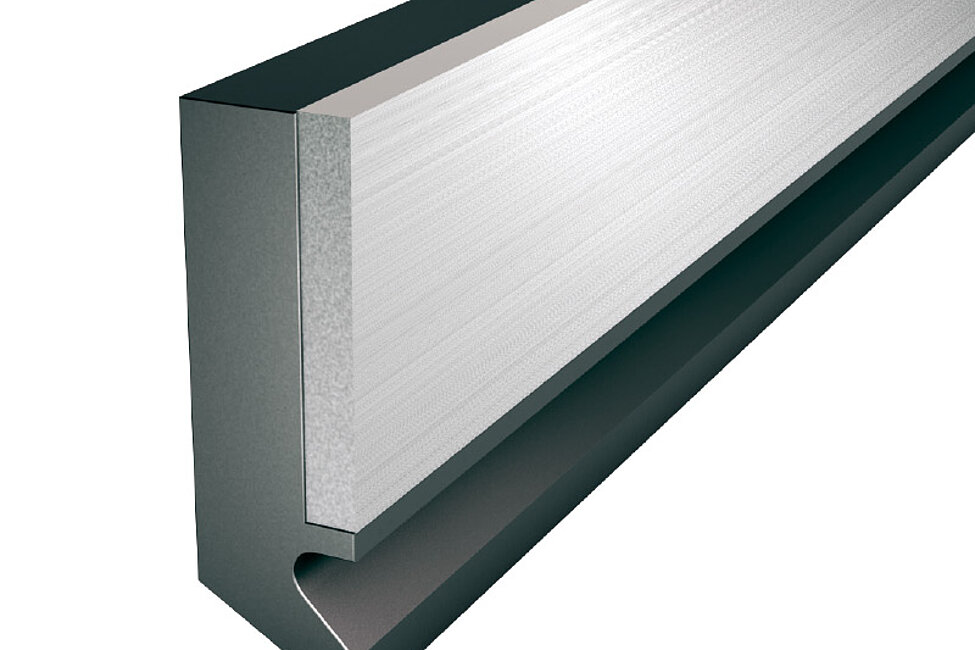

Typ BA 65-22

Typ BA 65-22

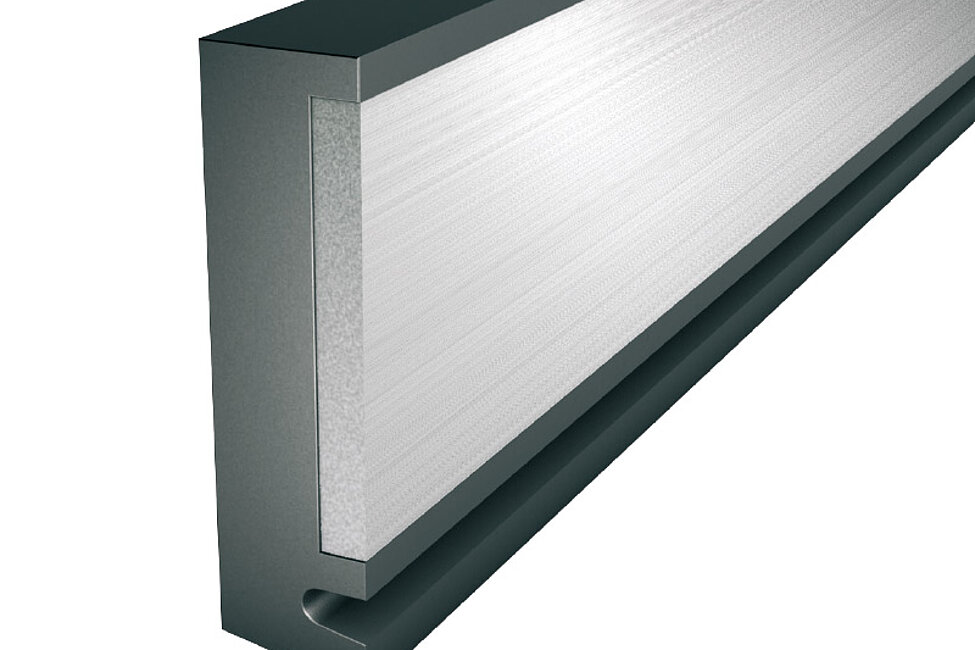

Typ BA 65-25

Typ BA 65-25

Stierač loží BA 115

Stierač loží BA 115 – tyčový tovar

Vysoko flexibilný stierač s predpätím max. 4 mm. Vyrábajú sa pomocou formy, čo umožňuje garantovať vysokú opakovanú presnosť.

Vlastnosti

  • odolnosť voči teplotám -40 °C do +100 °C, krátkodobo do 140 °C
  • materiál nosného profilu: oceľ
  • materiál stieracej lišty: oteruvzdorný syntetický kaučuk (NBR)
  • odolnosť voči bežným olejom, tukom, kyselinám a zásadám
  • odolnosť voči mikroorganizmom
Typ BA 115
Typový radA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Predpätie*
[mm]
Dlžka profilu
[mm]
BA 115-3011,53015154500

* odporúčané predpätie

Way wiper systems Dimensions Type BA 115
Typ BA 115-30

Typ BA 115-30

Stierač loží BA 65 VARIO

Cenovo výhodná alternatíva k odlievaným stieračom – už pri malých množstvách. Vyrábame na želanie podľa vašich požiadaviek – šité na mieru pre vaše potreby. Podľa požiadavky sú stierače BA 65 VARIO dodávané ako kompletný stierač alebo ako jednotlivé stieracie lišty ako tyčový materiál pre vlastnú úpravu.

Way wiper systems Type BA Vario Overview

Takzvané „odliate stierače“ sú stierače, pri ktorých sa na nosný profil z ocele navulkanizuje neoprénový kaučuk. Toto sa uskutočňuje v špeciálne vyrobených vstrekovacích formách. Podmienkou sú väčšie množstvá, keďže náklady na formu sa musia rozpočítať na počet vyrábaných dielov.

Stierače BA 65 VARIO nevyžadujú žiadne špeciálne formy: Predvyrobený nosný profil zo syntetického kaučuku sa nareže na príslušné diely. Nosný profil – obvykle z kovu – sa dá vyrobiť na laserovom alebo vysekávacom stroji.

Takto možno výhodnejšie výrobiť aj menší počet kusov.

Vlastnosti

  • odolnosť voči teplotám -40 °C do +100 °C, krátkodobo do 140 °C
  • materiál nosného profilu: oceľ, nerezová oceľ
  • materiál stieracej lišty: oteruvzdorný syntetický kaučuk (NBR)
  • odolnosť voči bežným olejom, tukom, kyselinám a zásadám
  • predpätie stieracej lišty max. 1 mm
  • odolnosť voči mikroorganizmom
Typ BA 65 VARIO
Typový radA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Predpätie*
[mm]
Dlžka profilu
[mm]
BA 65-14 VARIO6,514811500
BA 65-18 VARIO6,5181211500
BA 65-25 VARIO6,525181,51500

* odporúčané predpätie
** rozmer bez predpätia

Way wiper systems Dimensions Type BA bar material

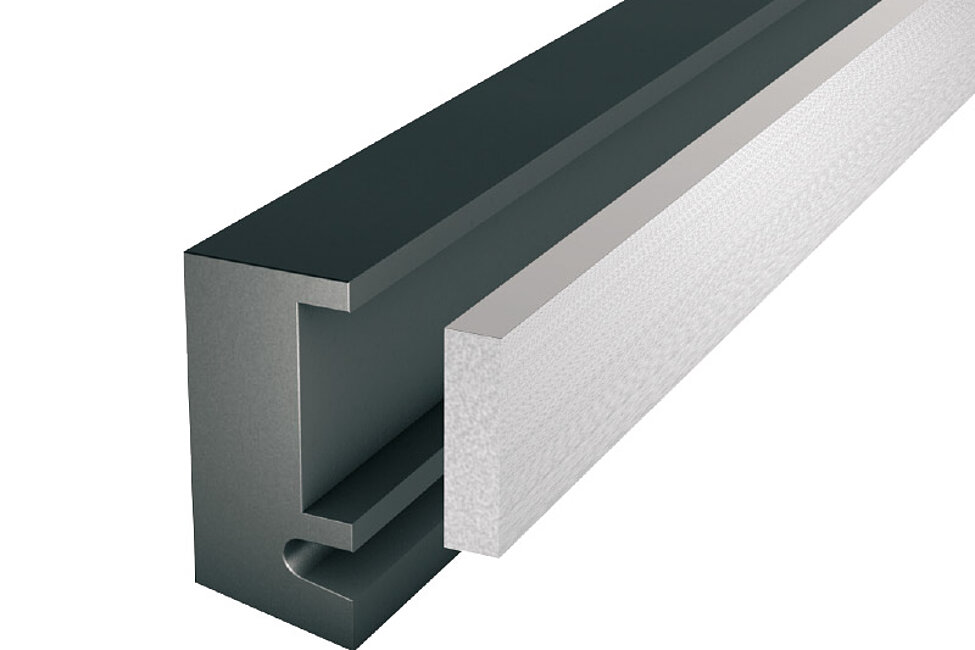

Way wiper systems Type BA 65-14 Vario

Typ BA 65-14 VARIO

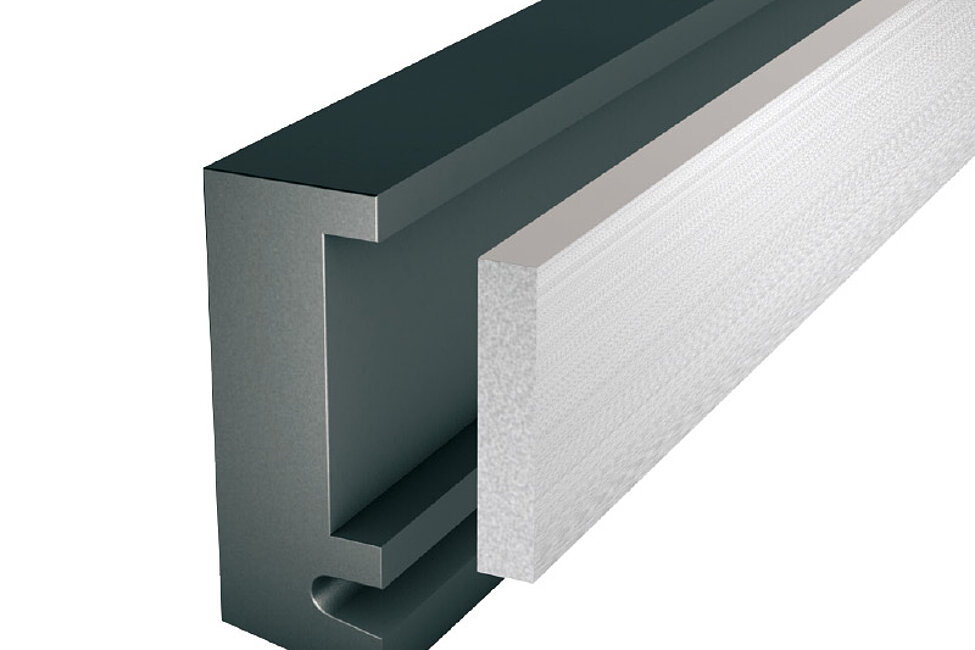

Typ BA 65-18 VARIO

Typ BA 65-18 VARIO

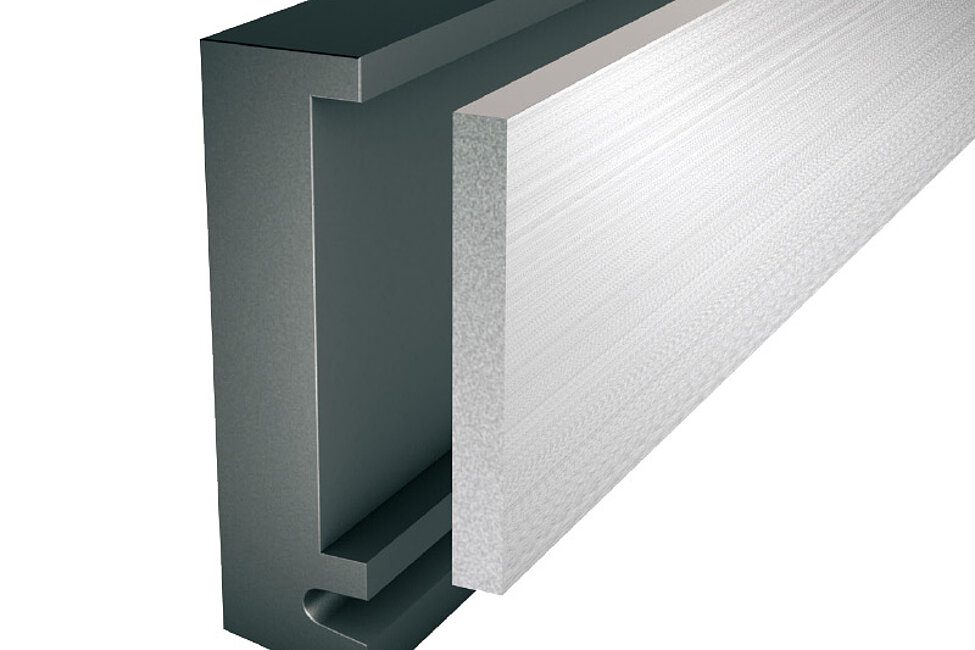

Typ BA 65-25 VARIO

Typ BA 65-25 VARIO

Možnosti dodania
Montážna sada ako jednotlivé diely

1. Montážna sada ako jednotlivé diely
Nosný materiál a stieracie lišty sa vyrobia podľa vašich požiadaviek a expedujú sa ako montážna sada vytvorená z jednotlivých dielov.

Stierací systém pre okamžité zabudovanie

2. Stierací systém pre okamžité zabudovanie
Všetky diely sa dodávajú pripevnené na nosný profil.

Separátna stieracia lišta

3. Separátna stieracia lišta
Ak dokážete vo svojej výrobe sami vyrobiť nosné plechy, môžete si u nás objednať osobitne stieracie lišty. Dodávaná dĺžka je 500 mm.

1. Montážna sada ako jednotlivé diely
Nosný materiál a stieracie lišty sa vyrobia podľa vašich požiadaviek a expedujú sa ako montážna sada vytvorená z jednotlivých dielov.

Montážna sada ako jednotlivé diely

2. Stierací systém pre okamžité zabudovanie
Všetky diely sa dodávajú pripevnené na nosný profil.

Stierací systém pre okamžité zabudovanie

3. Separátna stieracia lišta
Ak dokážete vo svojej výrobe sami vyrobiť nosné plechy, môžete si u nás objednať osobitne stieracie lišty. Dodávaná dĺžka je 500 mm.

Separátna stieracia lišta
Stierače na teleskopických krytoch

Stierače na teleskopických krytoch udržujú krycie skrine v čistote a zabraňujú vniknutiu nečistôt a triesok.

Navarené a nanitované stierače

U týchto typov sa nosný profil naboduje alebo nanituje na krycí plech.

Typ MA 8 / MA 12
Typ MA 8 / MA 12

Tieto stierače pozostávajú z NBR profilu navulkanizovaného na oceľovej lište.

Potrebná vzdialenosť medzi krycími plechmi je 2,5 až 3,5 mm.

Typ MA 8S / MA 12S
Typ MA 8S / MA 12S

Stierače MA 8S a MA 12S sa pokryjú ochrannou lištou proti horúcim trieskam.

Potrebná vzdialenosť medzi krycími plechmi je 3,5 až 4 mm.

Typ MA 12.1 / MA 18
Typ MA 12.1 / MA 18

Špeciálne valcovaný oceľový profil sa naboduje na krycie plechy a navlečie sa stierací profil z PUR.

Potrebná vzdialenosť medzi krycími plechmi je 3,5 až 5,5 mm.

Nosný profil MA 18 je z hliníka a môže sa priskrutkovať alebo nanitovať. Okrem toho je možné použiť aj dodatočný tlmiaci profil.

Typ VA 12 / VA 17G
Typ VA 12 / VA 17G

Vymeniteľné stierače s PU lištou
Túto generáciu stieračov je možné vymieňať priamo na stroji bez demontáže teleskopického krytu.

Lišty stierača majú dobré klzné vlastnosti a dajú sa použiť aj tam, kde sa používa málo maziva, napr. na obrábacích strojoch.

Skrutkovými uzávermi sa upevňujú stierače na krycom plechu. Stierací systém sa uzamkne alebo odomkne otočením skrutkových uzáverov o 90°. Systém je takto možné ľahko vymeniť a obnoviť.

Potrebná vzdialenosť medzi krycími plechmi: 4 mm (VA 12 G) resp. 6 mm (VA 17 G).

Typ MA 8 / MA 12

Tieto stierače pozostávajú z NBR profilu navulkanizovaného na oceľovej lište.

Potrebná vzdialenosť medzi krycími plechmi je 2,5 až 3,5 mm.

Typ MA 8 / MA 12
Typ MA 8S / MA 12S

Stierače MA 8S a MA 12S sa pokryjú ochrannou lištou proti horúcim trieskam.

Potrebná vzdialenosť medzi krycími plechmi je 3,5 až 4 mm.

Typ MA 8S / MA 12S
Typ MA 12.1 / MA 18

Špeciálne valcovaný oceľový profil sa naboduje na krycie plechy a navlečie sa stierací profil z PUR.

Potrebná vzdialenosť medzi krycími plechmi je 3,5 až 5,5 mm.

Nosný profil MA 18 je z hliníka a môže sa priskrutkovať alebo nanitovať. Okrem toho je možné použiť aj dodatočný tlmiaci profil.

Typ MA 12.1 / MA 18
Typ VA 12 / VA 17G

Vymeniteľné stierače s PU lištou
Túto generáciu stieračov je možné vymieňať priamo na stroji bez demontáže teleskopického krytu.

Lišty stierača majú dobré klzné vlastnosti a dajú sa použiť aj tam, kde sa používa málo maziva, napr. na obrábacích strojoch.

Skrutkovými uzávermi sa upevňujú stierače na krycom plechu. Stierací systém sa uzamkne alebo odomkne otočením skrutkových uzáverov o 90°. Systém je takto možné ľahko vymeniť a obnoviť.

Potrebná vzdialenosť medzi krycími plechmi: 4 mm (VA 12 G) resp. 6 mm (VA 17 G).

Typ VA 12 / VA 17G

Stierače loží pripravené na objednanie

Typový rad BA/BAS
Typový radDlžka profilu
[mm]
Číslo artiklaPočet v balíku
BA 18 kompletne1000CPWB17910010
BA 18/25 stieracia lišta1000CPWB10770020
BA 25 kompletne1000CPWB17914010
BAS 18 kompletne1000CPWB17912010
BAS 18 predstierač oceľ500CPWB17851510
BAS 18 predstierač mosadz500CPWB17851010
BAS 18 prítlačná lišta1000CPWB1791915
BAS 18 stieracia lišta1000CPWB10771020
BAS 25 kompletne1000CPWB17916010
BAS 25 predstierač oceľ500CPWB17853110
BAS 25 predstierač mosadz500CPWB17851110
BAS 25 prítlačná lišta1000CPWB1791945
BAS 25 stieracia lišta1000CPWB10771020
BASN 18 kompletne1000CPWB1791365
BASN 25 kompletne1000CPWB1791765
BASN 40 kompletne1000CPWB1791855
BAS 18/25/40 stieracia lišta1000CPWB10771420
Typový rad BA 65
Typový radDlžka profilu
[mm]
Číslo artiklaPočet v balíku
BA 65-14500CPWB17900410
BA 65-18500CPWB17900510
BA 65-22500CPWB17900610
BA 65-25500CPWB17900710
BA 115-30500CPWB17900810
BA 65-14 stieracia lišta500CPWB17900010
BA 65-18 stieracia lišta500CPWB17900110
BA 65-22 stieracia lišta500CPWB17900210
BA 65-25 stieracia lišta500CPWB17900310
Typový rad MA/VA
Typový radDlžka profilu
[mm]
Číslo artiklaPočet v balíku
MA 8 kompletne500CPWB1792015
MA 8 ochranná lišta500CPWB17809020
MA 12 kompletne500CPWB1792115
MA 12 ochranná lišta500CPWB17810010
MA 12.1 stieracia lišta1000CPWB17921220
MA 12.1 nosný profil1500CPWB10392110
MA 18 stieracia lišta1000CPWB17921220
MA 18 nosný profil1500CPWB10391510
VA 17 stieracia lišta1000CPWB17793210
VA 17 nosný profil1500CPWB17793110
VA 12 stieracia lišta1000CPWB17793520
VA 12 nosný profil1500CPWB17793410

Oštartovať dopyt

Pomocou tohto kontaktného formulára môžete získať informácie o stieračoch na teleskopické kryty.

Použite tento kontaktný formulár na získanie informácií o stieračoch na vodiace plochy.
