Fermacavi LineFix®

Proprietà

Geometria della base ottimizzata per un posizionamento sicuro nel profilo a C.
Per uno, due o tre cavi sovrapposti.
Per guide con ampiezza fessura di 11 mm.

Per guide a C con ampiezza fessura di 11 mm.
Per uno, due o tre cavi sovrapposti.
Geometria della base ottimizzata per un posizionamento sicuro nel profilo a C.
Protezione dalla corrosione della struttura di elevata qualità mediante verniciatura ad immersione catodica (KTL).
Design con sella e controsella per un fissaggio sicuro dei cavi.
Design arrotondato delle strutture a sella per la migliore protezione dei cavi.
Disponibile anche in acciaio inossidabile (ER 1S).

Strain relief devices Linefix clamps Start

Strain relief devices Linefix clamps Width

Strain relief devices Linefix clamps Height

L'altezza totale è un valore di riferimento. L'altezza reale dipende fra l'altro dal diametro del cavo e dalle sue caratteristiche.

Sede sicura e semplicità di montaggio

Strain relief devices Linefix clamps Secure seating

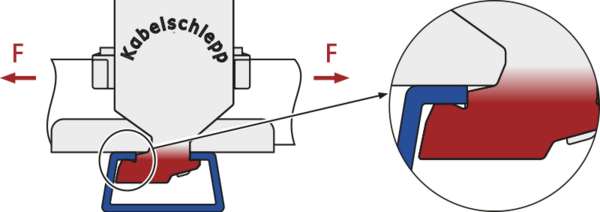

Nella pratica, le forze di trazione si verificano in entrambe le direzioni del cavo. I morsetti devono quindi trasmettere forze di trazione elevate nella rispettiva direzione.
A differenza dei fermacavi commerciali standard, la geometria della sede LineFix^® garantisce la trasmissione di forze di trazione estremamente elevate in modo uniforme in entrambe le direzioni. Il supporto fissa saldamente la base nel profilo a C quando è avvitato, impedendo al fermacavo di ribaltarsi durante l'applicazione del carico, indipendentemente dalla direzione delle forze o dall'installazione.

Struttura della sella ottimizzata.

Strain relief devices Linefix clamps Pan design

Grazie alle nervature di fissaggio curve i cavi vengono fissati delicatamente e saldamente.

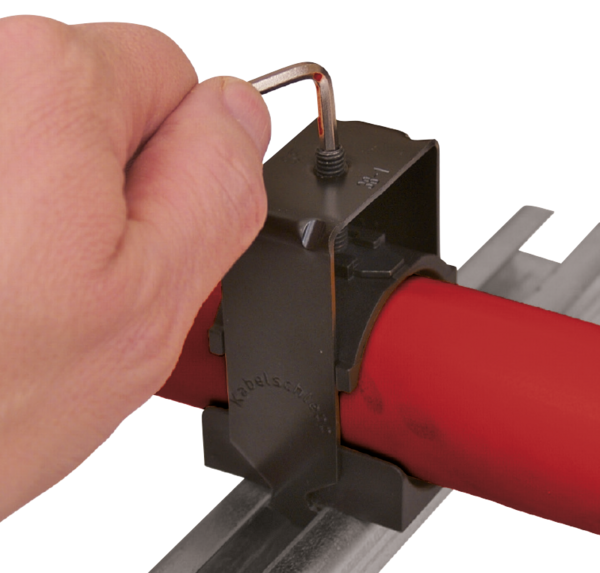

Semplicità di montaggio anche in spazi ristretti grazie a vite senza testa con cava esagonale.

Strain relief devices Linefix clamps Easy installation

Attenzione all'altezza minima

Strain relief devices Linefix clamps Observe minimum height

Nelle catene portacavi con il tratto superiore che scorre su quello inferiore l'altezza del sistema del fermacavo non può essere maggiore dell'altezza della maglia di catena!

Dati tecnici

Dimensioni

Serie Tipo	Denominazione	Codice - Nr. per LineFix^® completo	Codice -Nr. per LineFix completo ^® in Acciaio Inox (ER 1S)	per Ø cavo [mm]	Numero di cavi	Larghezza [mm]	Total height with max. cable diam. incl. C-rail^* [mm]
Fissaggio semplice
	LF 12-1	13630	13731	> 6,0 – 12,0	1	16	55
	LF 14-1	13631	13732	> 12,0 – 14,0	1	18	52
	LF 16-1	13632	13733	> 14,0 – 16,0	1	20	54
	LF 18-1	13633	13734	> 16,0 – 18,0	1	22	56
	LF 20-1	13634	13735	> 18,0 – 20,0	1	24	59
	LF 22-1	13635	13736	> 20,0 – 22,0	1	26	61
	LF 26-1	13636	13737	> 22,0 – 26,0	1	30	70
	LF 30-1	13637	13738	> 26,0 – 30,0	1	34	74
	LF 34-1	13638	13739	> 30,0 – 34,0	1	38	78
	LF 38-1	13639	13740	> 34,0 – 38,0	1	42	82
	LF 42-1	13640	13741	> 38,0 – 42,0	1	46	91

Fissaggio doppio
	LF 12-2	13641	13742	> 6,0 – 12,0	2	16	73
	LF 14-2	13642	17343	> 12,0 – 14,0	2	18	74
	LF 16-2	13643	13744	> 14,0 – 16,0	2	20	82
	LF 18-2	13644	13745	> 16,0 – 18,0	2	22	86
	LF 20-2	13645	13746	> 18,0 – 20,0	2	24	91
	LF 22-2	13646	13747	> 20,0 – 22,0	2	26	95
	LF 26-2	13647	13748	> 22,0 – 26,0	2	30	108
	LF 30-2	13648	13749	> 26,0 – 30,0	2	34	121
	LF 34-2	13649	13750	> 30,0 – 34,0	2	38	129

Fissaggio triplo
	LF 12-3	13650	13751	> 6,0 – 12,0	3	16	98
	LF 14-3	13651	13752	> 12,0 – 14,0	3	18	98
	LF 16-3	13652	13753	> 14,0 – 16,0	3	20	105
	LF 18-3	13653	13754	> 16,0 – 18,0	3	22	111
	LF 20-3	13654	13755	> 18,0 – 20,0	3	24	118
	LF 22-3	13655	13756	> 20,0 – 22,0	3	26	130

* Codice-Nr. 3934

Ulteriori grandezze su richiesta.

Coppia di serraggio consigliata: max. 3 Nm per cavi adatti alla posa mobile

Massima flessibilità con doppie selle combinate

I kit standard dei fermacavi LineFix^® nella grandezza LF/LFX 12 offrono maggior flessibilità e possibilità di montaggio grazie alle nuove doppie selle e controselle. Ottimizzate per differenti diametri di cavo e altezze combinate personalizzate, si adattano a tutte le esigenze applicative richieste.

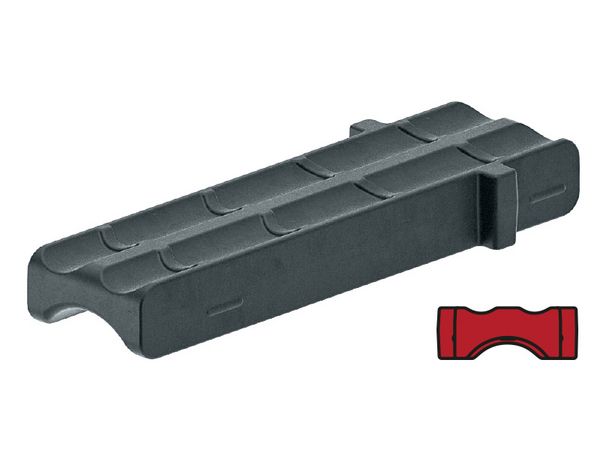

Strain relief devices Linefix clamps Dimensions Double Jaw ld12-d6s12

Doppia sella
LD12 d6s12

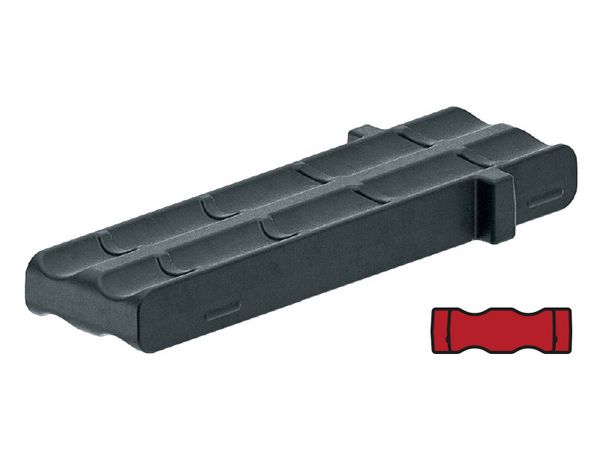

Strain relief devices Linefix clamps Dimensions Double Jaw ld12-d6d6

Doppia sella
LD12 d6d6

Strain relief devices Linefix clamps Dimensions Double Jaw ld12-d6

Controsella
LG12 d6

Possibili combinazioni
