Serie K

Catene portacavi robuste, cost-effective – adatte a pesi aggiunti elevati

1 Traversini in alluminio disponibili con incremento larghezza di 1 mm
2 Traversini in alluminio rinforzati
3 Traversini in alluminio fissati con 4 viti per carichi estremi
4 Traversini in alluminio forati
5 Traversini maggiorati
6 Traversini in poliammide disponibili con incremento larghezze di 8 e 16 mm
7 Apribili su entrambi i lati per un rapido inserimento dei cavi
8 Separatori fissi
9 Scorrimento integrato
10 Pattini di scorrimento
11 Profilo a C per i fermacavi
12 Fermacavi
13 Raccordi terminali universali (UMB)

Caratteristiche

  • Estremamente robuste grazie alla struttura stabile delle maglie
  • Congiunzioni fra le maglie con labirinti antintrusione
  • Lunga durata dovuta alla riduzione dell’usura fra le giunzioni grazie ai meccanismi di snodo con quattro perni.
  • Versionei con traversini in alluminio disponibili con larghezze interne variabili con incremento di 1 mm sino a 700 mm
  • Versionei con traversini in poliammide con larghezze variabili con incremento di 8 e 16 mm
  • Ampia scelta di suddivisioni interne verticali e orizzontali per i cavi alloggiati
Larghezza interna (B<sub>i</sub>) con passo di incremento di 1 mm
Corsa lungha
Elevato peso aggiunto
apribile lato interno/esterno
Separatori mobili
Separatori fissi
Suddivisione interna possibile
K series Features 1

Usura minima fra le giunzioni grazie al meccanismo di snodo con quattro perni.

K series Features 2

Pattini di scorrimento per una lunga durata della catena nelle applicazioni girate di 90°

K series Features 3

Scorrimento integrato per una lunga durata nelle disposizioni scorrevoli

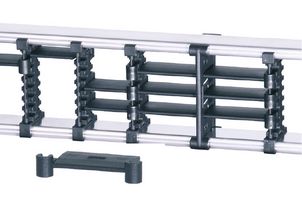

K series Features 4

Ampia scelta di suddivisione dei cavi

Serie Tipo

K series K0650

K0650

Altezza interne [hi]:
36 – 42 mm
Larghezze interne [Bi]:
68 – 600 mm
Passo [t]:
65 mm
Curvatura [KR]:
75 – 300 mm
Più dettagli
K series K0900

K0900

Altezza interne [hi]:
50 – 58 mm
Larghezze interne [Bi]:
81 – 700 mm
Passo [t]:
90 mm
Curvatura [KR]:
130 – 385 mm
Più dettagli
Serie Tipo
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
K0650 36 – 42 68 – 600 65 75 – 300
K0900 50 – 58 81 – 700 90 130 – 385

Downloads

Utilizzabili con

Cavi per posa mobile – TRAXLINE®

Affidabili, robusti con elevata disponibilità. Approfittate della nostra esperienza e della costante ottimizzazione, collaudata nei test e nella pratica. I conduttori TRAXLINE® sono anche sinonimo di competenza e di service on site in tutto il mondo.

vai a TRAXLINE®

Sistemi portacavi completi pronti per l'installazione – TOTALTRAX®

Dai cavi preassemblati ai sistemi complessi connettorizzati e pronti per essere installati, dal lotto 1 sino alla serie - in tutto il mondo sono migliaia i sistemi KABELSCHLEPP montati. I vantaggi dei sistemi TOTALTRAX® sono : un solo partner di riferimento, un unico numero d'ordine, consegna just in time presso la Vostra sede, tempi inattivi molto ridotti grazie al montaggio Plug & Play.

vai a TOTALTRAX®

Accessori – Canaline e canali di guida

Scorrimento ottimale per corse lunghe

Vai a Canaline e canali di guida

Altri Accessori

Service

Configuratore di Prodotto
Configuratore di Prodotto
Chiudi

Configuratore di Prodotto

  • Configurazione efficiente, rapida e completa – il risultato è il vostro prodotto individuale con un eccellete rapporto prezzo/performance
  • Configuratore di prodotto OnlineEngineer + modelli CAD adattati CADenas senza dover lasciare il portale
CADenas
CADenas
Chiudi

CADenas

  • Riducete i vostri tempi di progettazione
  • Accellerate i vostri processi costruttivi
  • Progettate con i dati originali direttamente dal produttore
  • Fornitura di Modelli 3D di componenti in una varietà di formati CAD
Glossario
Glossario
Chiudi

Glossario

Catene portacavi – Panoramica di tutte le abbreviazioni e pittogrammi

Informazioni Tecniche
Informazioni Tecniche
Chiudi

Informazioni Tecniche

Linee guida costruttive:

  • La scelta della catena portacavi
  • Linee guida per l'installazione di cavi e tubi
  • Varianti di installazione
Literature
Literature
Chiudi

Literature

Le più recenti informative di TSUBAKI KABELSCHLEPP :

Product filter
Product filter
Chiudi

Product filter

Our product filter supports you in finding the right cable carrier. Simply select your desired parameters and you will quickly get an overview of all suitable type series.
