K0900

Passo
Passo
90 mm
Altezza interna
Altezza interne
50 – 58 mm
Larghezza interna
Larghezze interne
81 – 700 mm
Raggio di curvatura
Raggi di curvatura
130 – 385 mm

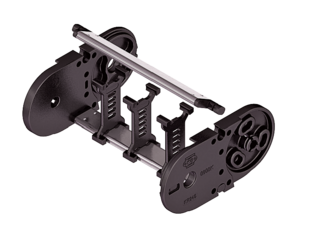

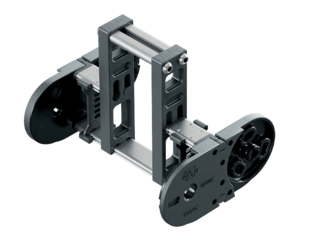

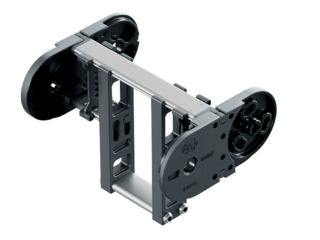

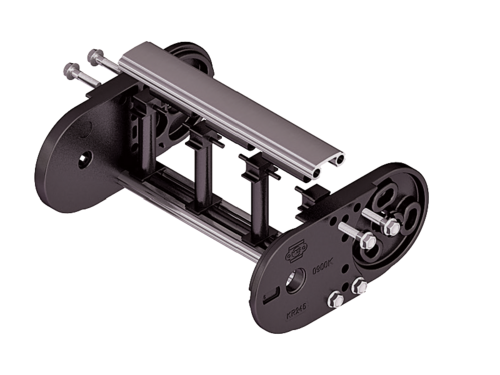

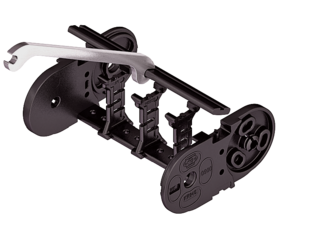

Varianti del traversino

Ulteriori varianti del traversino

Per ottenere più informazioni, contatta il nostro team : infoksi@kabelschlepp.it

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
130
336386589258
150
376426652278
190
456506777318
245
566616950373
300
6767261123428
385
8468961390513

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Peso proprio della catena qk = 4,05 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.

Elevata velocità
Velocità
sino a 6 m/s
Elevata accelerazione
Accelerazione
sino a 30 m/s2
Corsa con disposizione autoportante
Corsa
sino a 8,4 m
Elevato peso aggiunto
Peso aggiunto
sino a 30 kg/m
Disposizione autoportante

Disposizione scorrevole

Disposizione scorrevole
Elevata velocità
Velocità
sino a 2 m/s
Elevata accelerazione
Accelerazione
sino a 3 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 260 m
Elevato peso aggiunto
Peso aggiunto
sino a 30 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Per il montaggio della catena “girata di 90°” (scorrimento in costa), la catena viene dotata di pattini di scorrimento laterali ­che ottimizzano le condizioni di frizione e usura.
