MICRO 0130/0132/0134

Passo
Passo
13 mm
Altezza interna
Altezza interna
10 mm
Larghezza interna
Larghezze interne
6 – 20 mm
Raggio di curvatura
Raggi di curvatura
20 – 37 mm

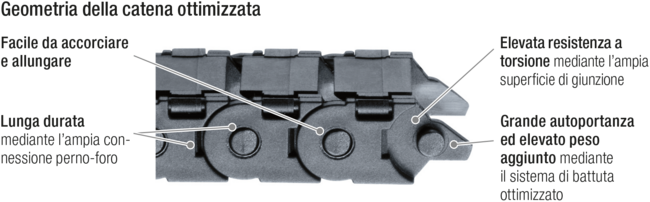

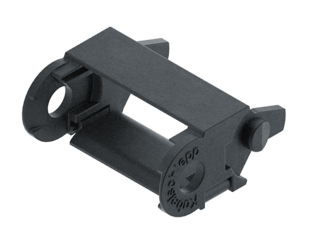

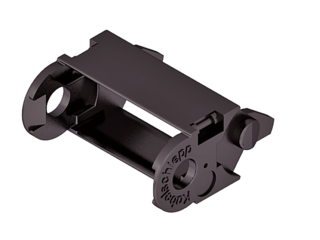

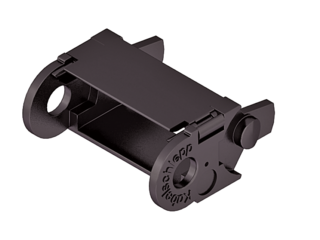

Varianti del traversino

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
20
52,562,58940
28
68,578,511448
37
86,596,514257

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Il diagramma dell’autoportanza considera un peso proprio catena qk = 0,16 kg/m con Bi 15 mm. Il peso aggiunto massimo varia per le altre larghezze interne.

Elevata velocità
Velocità
sino a 10 m/s
Elevata accelerazione
Accelerazione
sino a 50 m/s2
Corsa con disposizione autoportante
Corsa
sino a 1,15 m
Elevato peso aggiunto
Peso aggiunto
sino a 0,5 kg/m
Disposizione autoportante

Disposizione scorrevole

Disposizione scorrevole
Elevata velocità
Velocità
sino a 3 m/s
Elevata accelerazione
Accelerazione
sino a 30 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 40 m
Elevato peso aggiunto
Peso aggiunto
sino a 0,5 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Solo le forme 020 e 030 possono essere installate nella disposizione con scorrimento in canale di guida.
