0130

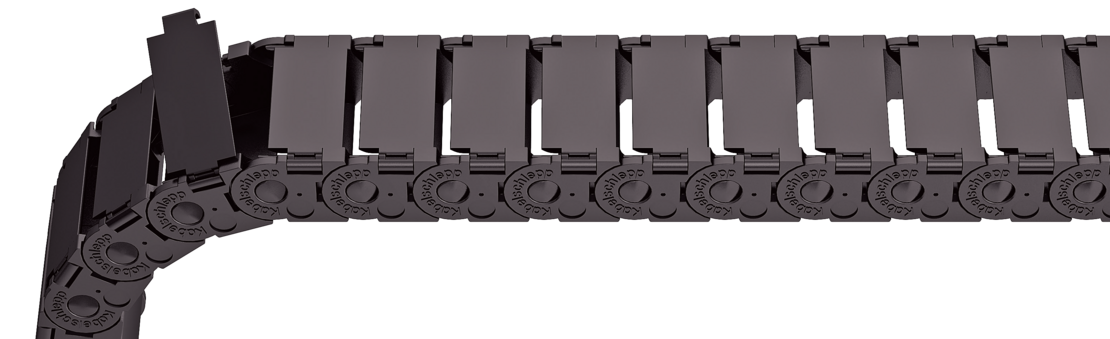

Tipo 0130 – con traversino apribile sul lato esterno

Proprietà

Traversino in poliammide con peso ottimizzato ed elevata resistenza a torsione.
Apribile in qualsiasi posizione.
Esterno: apribile

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 6 – 20 mm

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	B_k [mm]	q_k [kg/m]
13	10	12,5	B_i + 6	0,097 – 0,178

B_i [mm]
6	10	15	20

KR [mm]
20	28	37

Esempio d'ordine

MICRO

Serie

Serie Tipo

B_i [mm]

KR [mm]

390

L_k [mm]

Montaggio traversini

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Raccordi terminali

Raccordi terminali in un unico pezzo – poliammide (con fermacavo integrato)

I raccordi terminali in poliammide possono essere fissati da sopra o da sotto. Il tipo di fissaggio può essere modificato cambiando la posizione del raccordo terminal.

I raccordi terminali sono basculanti sino a 12 ° in funzione della forma esecutiva.

0130/0132 Single-part end connectors – plastic (with integrated strain relief)

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esternoe (Standard)
I – Fissaggio interno

Raccordi terminali in un unico pezzo – poliammide

I raccordi terminali in poliammide possono essere fissati da sopra o da sotto. Il tipo di fissaggio può essere modificato cambiando la posizione del raccordo terminale.

I raccordi terminali sono basculanti sino a 12 ° in funzione della forma esecutiva.

0130/0132 Single-part end connectors – plastic

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno

Esempio d'ordine

Raccordo

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Raccordo terminale

Raccordo

Punto di fissaggio

Tipo di disposizione
