MT1300

Passo
Passo
130 mm
Altezza interna
Altezza interna
87 mm
Larghezza interna
Larghezze interne
100 – 800 mm
Raggio di curvatura
Raggi di curvatura
240 – 500 mm

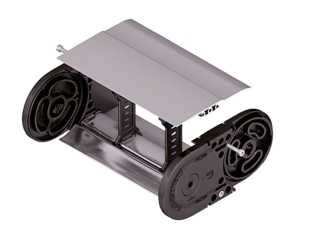

Varianti del traversino

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
240
6607201014430
280
7408001140470
320
8208801266510
360
9009601391550
400
98010401517590
500
118012401831690

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Peso proprio qk = 8,0 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.

Elevata velocità
Velocità
sino a 10 m/s
Elevata accelerazione
Accelerazione
sino a 20 m/s2
Corsa con disposizione autoportante
Corsa
sino a 10,8 m
Elevato peso aggiunto
Peso aggiunto
sino a 70 kg/m
Disposizione autoportante

Disposizione scorrevole

GO-Modul con maglie ottimizzate per lo scorrimento

Disposizione scorrevole
KR
[mm]
H
[mm]
GO-Modul RKR
[mm]
LB
[mm]
UB
[mm]
240360 500 24701125
320360 500 28801240
360360 500 31401331
500360 500 43101756
Elevata velocità
Velocità
sino a 8 m/s
Elevata accelerazione
Accelerazione
sino a 20 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 300 m
Elevato peso aggiunto
Peso aggiunto
sino a 70 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Il GO-Modul montato al punto mobile è un’apposita sequenza di 4 maglie KR/RKR.

Per le applicazioni scorrevoli è necessario l’utilizzo dei pattini.
