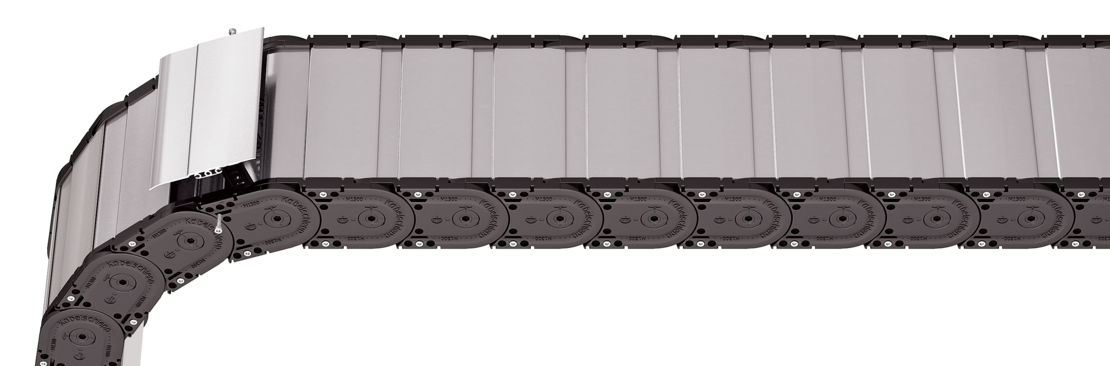

MT1300 RMD

Coperchi in alluminio RMD – Coperchio Massiv

Proprietà

Sistema di coperchi in alluminio per carichi pesanti e larghezze di catena massime. Assemblaggio con viti su entrambi i lati.
Larghezze individuali con incremento di 1 mm.
Esterno/Interno: coperchi asportabili con semplice allentamento delle viti.

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 100 – 800 mm con 1 mm di incremento in larghezza

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_i [mm] ^*	B_k [mm]	B_EF [mm]	q_k [kg/m]
130	87	120	127,5	100 – 800	B_i + 50	B_i + 50	8,80 – 27,40

^* con passo 1 in mm

KR [mm]
240	280	320	360	400	500

Esempio d'ordine

MT1300

Serie Tipo

360

B_i [mm]

RMD

Variante del traversino

360

KR [mm]

2600

L_k [mm]

Montaggio traversini

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Suddivisione interna

Sistema di separatori

I separatori vengono montati standard ogni 2 maglie.
I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno della sezione (Versione A).

Per applicazioni con accelerazioni trasversali e per applicazioni in costa, i separatori possono essere fissati mediante semplice inserimento di un profilo di fissaggio nel traversino RMD, disponibile come accessorio (Versione B).

Sistema di separatori TS0

senza divisori orizzontali

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Schema} [mm]	n_{T min}
A	12	15	10	–	–
B	15	15	10	5	–

Sistema di separatori TS1

con suddivisione orizzontale continua

Vers.	a_{T min} [mm]	a_{T max} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Schema} [mm]	n_{T min}
A	12	25	15	10	–	2
B	15	25	15	10	5	2

Sistema di separatori TS3

con suddivisione orizzontale parziale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	12	16/42^*	8	2

* Con divisori in alluminio

Con schema di suddivisione (passo di 1 mm). I separatori sono fissi all’interno della suddivisione, il sistema di separatori completo è mobile all’interno della sezione.

Disponibili in opzione separatori mobili (spessore del separatore = 3 mm).

Disponibili anche divisori in alluminio con incrementi in larghezza di 1 mm con a_x > 42 mm.

a_x (Interasse separatori) [mm]
a_c (Larghezza nominale della camera interna) [mm]
16 8	18 10	23 15	28 20	32 24	33 25	38 30	43 35	48 40	58 50	64 56	68 60
78 70	80 72	88 80	96 88	112 104	128 120	144 136	160 152	176 168	192 184	208 200

Per l’impiego di divisori in poliammide con ax > 112 mm deve essere previsto un
sostegno supplementare centrale da effettuarsi con un separatore apribile (ST = 5 mm).
I separatori apribili posso essere applicati anche in sistemi di suddivisione già assemblati.

Esempio d'ordine

TS3

Sistema di separatori

Versione

n_T

Camera

a_x

VD1

VD3

Suddivisione

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [n_T].
Indicare inoltre le camere [K] da sinistra verso destra e le distanze di montaggio [a_T/a_x].

In caso di suddivisioni orizzontali (TS1– TS3) indicare anche la variante di posizionamento [esempio VD23]
partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di
montaggio dei componenti.

Raccordi terminali

Raccordi terminali universali UMB – poliammide (Standard)

I raccordi terminali universali (UMB) in poliammide possono essere montati dall’alto, dal basso, di fronte o di lato.

Coppia di serraggio consigliata: 54 Nm per viti a testa cilindrica ISO 4762 - M10 - 8.8

MT1300 Universal end connectors UMB - plastic

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

U – Raccordo universale

Esempio d'ordine

UMB

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Raccordo terminale

UMB

Punto di fissaggio

Tipo di disposizione

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
