S/SX1250

Passo
Passo
125 mm
Altezza interna
Altezza interna
69 mm
Larghezza interna
Larghezza catena
150 – 800 mm
Raggio di curvatura
Raggi di curvatura
200 – 1000 mm

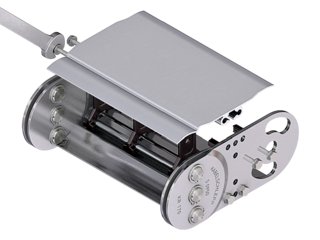

Varianti del traversino

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
LB
[mm]
UB
[mm]
200
5411128497
220
5811191517
260
6611317557
300
7411442597
340
8211568637
380
9011694677
420
9811820717
460
10611945757
500
11412071797
540
12212196837
600
13412385897
1000
214136401297
Altezza di montaggio Hz: H + 10 mm/m

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

Peso proprio catena qk = 13 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.

Nelle guaine portacavi in acciaio con coperchi in alluminio si considera un peso proprio più elevato

Elevata velocità
Velocità
sino a 2,5 m/s
Elevata accelerazione
Accelerazione
sino a 5 m/s2
Corsa con disposizione autoportante
Corsa
sino a 13,5 m
Elevato peso aggiunto
Peso aggiunto
sino a 50 kg/m
Disposizione autoportante

Disposizione scorrevole

Disposizione scorrevole
Elevata velocità
Velocità
sino a 1 m/s
Elevata accelerazione
Accelerazione
sino a 2 m/s2
Corsa con disposizione scorrevole
Corsa
Su richiesta
Elevato peso aggiunto
Peso aggiunto
sino a 50 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Per le applicazioni con scorrimento in canale di guida è necessario l’utilizzo dei pattini.
