Serie S/SX Tubes

Catene portacavi in acciaio protette estremamente robuste e stabili

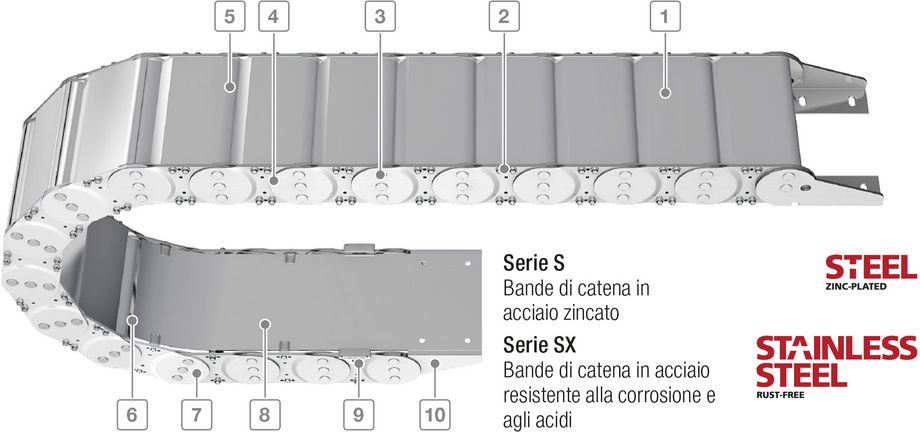

  1. Coperchi in alluminio disponibili in larghezze con incremento di 1 mm
  2. Coperchi in alluminio fissati con 4 viti per carichi estremi
  3. Giunzioni struttura con perni temprati per una lunga durata
  4. Design delle maglie sagomato
  5. Apribile lato interno ed esterno per l’alloggio dei conduttori
  6. Differenti possibilità di separazione dei conduttori
  7. Bande di catena estremamente robuste zincate o in acciaio inossidabile
  8. Nastro di copertura in acciaio disponibile in larghezze con incremento di 1 mm
  9. Pattini di scorrimento intercambiabili
  10. Raccordi terminali per differenti opzioni di montaggio

Caratteristiche

  • Catene portacavi in acciaio estremamente robuste e stabili per carichi meccanici pesanti e condizioni ambientali gravose
  • Bande di catena in acciaio zincato (Serie S) oppure in acciaio resistente alla corrosione e agli acidi (Serie SX) in Qualità: ER 1 / ER 1S e ER 2
  • Maglie di catena molto stabili, ciascuna costituita da due singole piastre
  • Lunghezza autoportante molto elevata anche con
  • grandi pesi aggiunti
  • Sistemi di traversini con viti, raccordi terminali massivi
  • Design delle giunzioni con sistema di battuta multiplo e perni temprati
  • Protezione EX con classificazione EX II 2 GD secondo  la Direttiva ATEX RL

Il design
Catene portacavi in acciaio con maglie di catena estremamente stabili e giunti a sistema di battuta multiplo e perni temprati. La struttura estremamente stabile consente di realizzare grandi autoportanze e pesi aggiunti elevati.

Corsa lungha
Elevato peso aggiunto
apribile lato interno/esterno
Guaine portacavi protette
Separatori mobili
Suddivisione interna possibile
Materiale per protezione Ex
Resistente al calore
Resistente al freddo
Resistente a trucioli roventi
Resistente alla fiamma V0 (UL94)
Resistente alla fiamma V2 (UL94)
Peso ridotto
S/SX Tubes Features 1

Struttura a Sandwich: Le maglie di catena sono costituite da due piastre saldate

S/SX Tubes Features 2

Pattini per applicazioni scorrevoli

S/SX Tubes Features 3

Sistema di battuta con perni temprati e seeger

S/SX Tubes Features 4

Disponibili anche in varianti aperte con differenti esecuzioni di traversini

Serie Tipo

S/SX0650 Tubes

S/SX0650 Tubes

Altezza interna [hi]:
30 mm
Larghezza catena [Bk]:
100 – 500 mm
Passo [t]:
65 mm
Curvatura [KR]:
115 – 400 mm
Più dettagli
S/SX0950 Tubes

S/SX0950 Tubes

Altezza interna [hi]:
44 mm
Larghezza catena [Bk]:
125 – 600 mm
Passo [t]:
95 mm
Curvatura [KR]:
170 – 600 mm
Più dettagli
S/SX1250 Tubes

S/SX1250 Tubes

Altezza interna [hi]:
69 mm
Larghezza catena [Bk]:
150 – 800 mm
Passo [t]:
125 mm
Curvatura [KR]:
200 – 1000 mm
Più dettagli
S/SX1800 Tubes

S/SX1800 Tubes

Altezza interna [hi]:
104 mm
Larghezza catena [Bk]:
250 – 1000 mm
Passo [t]:
180 mm
Curvatura [KR]:
320 – 1300 mm
Più dettagli
Serie Tipo
hi
[mm]
Bk
[mm]
t
[mm]
KR
[mm]
S/SX0650 Tubes 30 100 – 500 65 115 – 400
S/SX0950 Tubes 44 125 – 600 95 170 – 600
S/SX1250 Tubes 69 150 – 800 125 200 – 1000
S/SX1800 Tubes 104 250 – 1000 180 320 – 1300
