Die Konstruktion

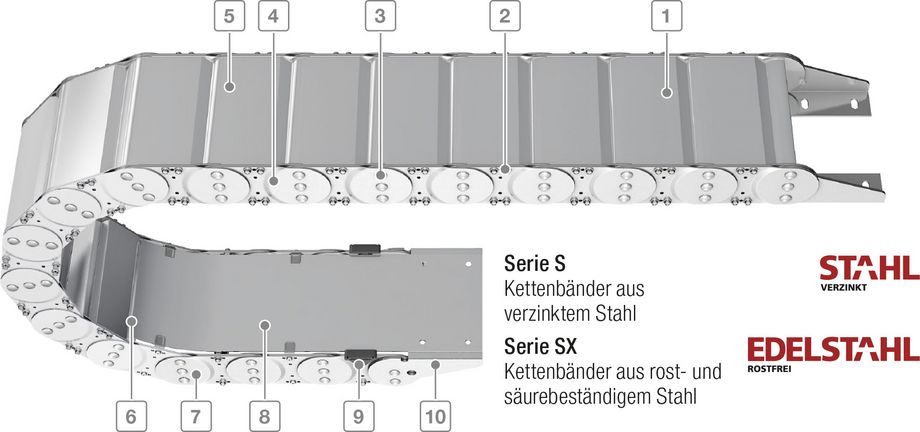

Bewährte Energieführungsketten aus Stahl mit extrem stabilen Kettenlaschen und einer Gelenkkonstruktion mit Mehrfach-Anschlagsystem und gehärteten Bolzen. Durch die extrem stabile Konstruktion ergeben sich große freitragende Längen und hohe mögliche Zusatzlasten.
Sandwich-Konstruktion: Kettenlaschen bestehen aus zwei Platinen
Gleitschuhe für gleitende Anwendungen lieferbar
Anschlagsystem mit gehärteten Bolzen und Sicherungsringen
Auch als offene Varianten mit unterschiedlichen Stegbauarten lieferbar
Typenreihe | hi [mm] | Bk [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| S/SX0650 Tubes | 30 | 100 – 500 | 65 | 115 – 400 |
| S/SX0950 Tubes | 44 | 125 – 600 | 95 | 170 – 600 |
| S/SX1250 Tubes | 69 | 150 – 800 | 125 | 200 – 1000 |
| S/SX1800 Tubes | 104 | 250 – 1000 | 180 | 320 – 1300 |
Zuverlässig, robust mit hoher Verfügbarkeit. Profitieren Sie von langjähriger Erfahrung kombiniert mit ständiger Optimierung bewährt in Test und Praxis. TRAXLINE® Leitungen stehen für kompetente Systemberatung sowie weltweiten Vor-Ort-Service.
zu TRAXLINE®Von konfektionierten Leitungen bis zu komplexen, anschlussfertigen Systemen, von Losgröße 1 bis zur Serie – weltweit bewähren sich tausende Systeme von KABELSCHLEPP im Einsatz. Die Vorteile der TOTALTRAX® Systeme für Sie liegen auf der Hand: Ein Ansprechpartner, eine Bestellnummer, Lieferung just in time in Ihre Fertigung, kürzeste Stillstandzeiten durch Plug & Play Montage.
zu TOTALTRAX®Sicheres Abrollen und optimales Gleiten bei langen Verfahrwegen
zu AblegerinnenZur optimalen Verlegung bei dynamischem Einsatz von Leitungen
zu Zugentlastungen
Konstruktionsrichtlinien:
Aktuellste TSUBAKI KABELSCHLEPP Informationsschriften:
Unser Produktfilter unterstützt Sie bei der Auswahl der richtigen Energiekette. Wählen Sie einfach Ihre gewünschten Parameter aus und Sie erhalten schnell eine Übersicht passender Typenreihen.
