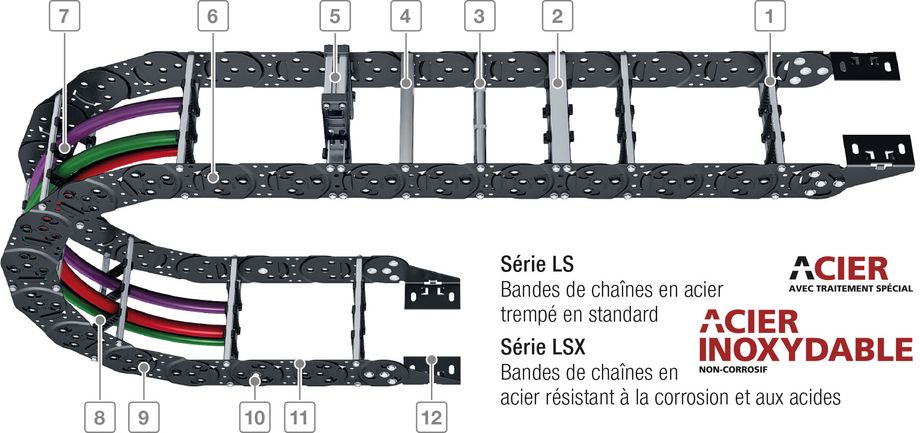

La construction
Les chaînes sont très légères mais toutefois très stables grâce à la construction des brides à poids optimisé. La longueur autoportante est bien plus élevée pour la série LS que pour les chaînes en plastique de dimensions comparables.
Les brides de chaînes à poids optimisé ne comprennent qu’une platine – le système de butée est intégré
Bandes latérales légères sans boulons supplémentaires – acier trempé ou acier inoxydable
En option : Boulons centraux et circlip pour applications à contraintes élevées
En option : Rail C pour pièces serre-câbles fixes dans le raccord
La durée de vie de la LS1050 est nettement augmentée par la surface trempée. Des chaînes de construction similaire ont été testées.
La LS1050 convient ainsi parfaitement aux applications avec de nombreux cycles de déplacement comme par exemple en fonctionnement à 3 équipes.
Optimisation du poids grâce à une construction adaptée des brides
Type | hi [mm] | Bk [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| LS/LSX1050 | 48 – 58 | 100 – 600 | 105 | 105 – 430 |
Fiabilité, robustesse et haute disponibilité. Vous bénéficiez de nombreuses années d'expérience combinées à une optimisation continue, éprouvée dans les tests et la pratique. Les câbles TRAXLINE® sont synonymes d'un approvisionnement système compétent et d'un service après-vente sur site dans le monde entier.
pour TRAXLINE®Des câbles pré-assemblés aux systèmes complexes prêts au raccordement, de la taille de lot 1 à la série, des milliers de systèmes KABELSCHLEPP sont utilisés de manière fiable dans le monde entier. Les avantages des systèmes TOTALTRAX® sont évidents: un seul interlocuteur, un seul numéro de commande, une livraison juste à temps sur votre site de production, des temps d'arrêt plus courts grâce à l'installation plug&play.
pour TOTALTRAX®Avancer en toute sécurité et glisser de manière optimale pour les longues courses
pour GouttièresPour une pose optimale en cas d’utilisation dynamique de câbles
pour Serres-câbles
