Die Konstruktion

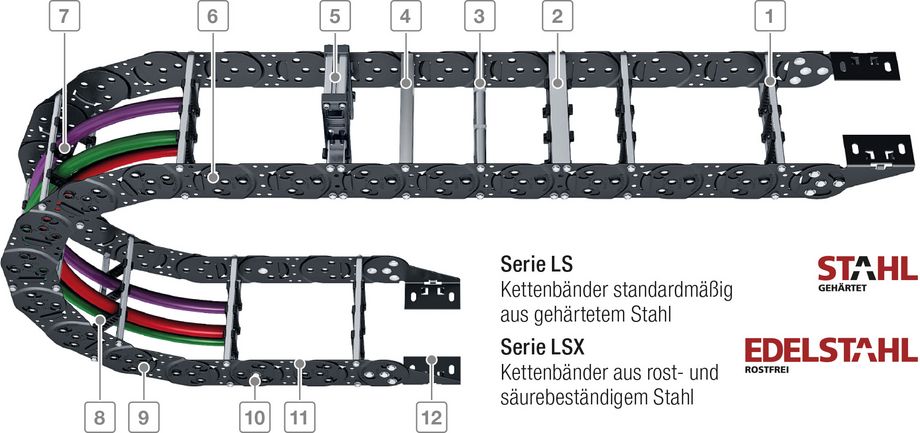

Durch die gewichtsoptimierte Laschenkonstruktion sind die Ketten sehr leicht und dennoch sehr stabil. Die freitragende Länge ist bei der LS-Serie im Vergleich mit Kunststoffketten vergleichbarer Größe deutlich höher.
Gewichtsoptimierte Kettenlaschen bestehen aus nur einer Platine – das Anschlagsystem ist integriert
Leichte Seitenbänder ohne zusätzliche Bolzen – gehärteter Stahl oder Edelstahl
Optional: Zentralbolzen und Sicherungsring für hochbelastete Anwendungen
Optional: C-Schiene für Zugentlastungselemente im Anschluss fixiert
Durch die gehärtete Oberfläche wird die Lebensdauer der LS1050 wesentlich erhöht. Getestet wurden baugleiche Ketten.
Die LS1050 ist somit bestens geeignet bei Anwendungen mit vielen Verfahrzyklen wie beispielsweise im 3-Schicht-Betrieb.
Gewichtsoptimierung durch angepasste Laschenkonstruktion
Typenreihe | hi [mm] | Bk [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| LS/LSX1050 | 48 – 58 | 100 – 600 | 105 | 105 – 430 |
Zuverlässig, robust mit hoher Verfügbarkeit. Profitieren Sie von langjähriger Erfahrung kombiniert mit ständiger Optimierung bewährt in Test und Praxis. TRAXLINE® Leitungen stehen für kompetente Systemberatung sowie weltweiten Vor-Ort-Service.
zu TRAXLINE®Von konfektionierten Leitungen bis zu komplexen, anschlussfertigen Systemen, von Losgröße 1 bis zur Serie – weltweit bewähren sich tausende Systeme von KABELSCHLEPP im Einsatz. Die Vorteile der TOTALTRAX® Systeme für Sie liegen auf der Hand: Ein Ansprechpartner, eine Bestellnummer, Lieferung just in time in Ihre Fertigung, kürzeste Stillstandzeiten durch Plug & Play Montage.
zu TOTALTRAX®Sicheres Abrollen und optimales Gleiten bei langen Verfahrwegen
zu AblegerinnenZur optimalen Verlegung bei dynamischem Einsatz von Leitungen
zu Zugentlastungen
