Serie EasyTrax®

Inserimento dei cavi estremamente rapido mediante semplice pressione

  1. Stabile design Tecnologia 2K: struttura robusta, traversini flessibili
  2. Maglie di catena in poliammide
  3. Grande autoportanza
  4. Interno catena privo di interferenze per la protezione dei cavi
  5. Molto silenziosa con ammortizzatore integrato
  6. Apribile lato interno / esterno
  7. Sistema di separatori per i cavi installati
  8. Raccordi terminali in un unico pezzo con fermacavi integrati

Caratteristiche

  • Rapido inserimento dei cavi in catena mediante semplice pressione dei cavi
  • Fattore di utilizzo molto elevato mediante traversini lamellari flessibili apribili in direzione delle bande di catena
  • Ogni maglia si compone di due differenti materiali:
    – Struttura in materiale rinforzato in fibra di vetro
    – Profili lamellari in speciale poliammide elastico
  • Stabile struttura della catena
  • Elevata resistenza a torsione
  • Grande autoportanza
  • Molto silenziosa grazie agli ammortizzatori integrati
Corsa lungha
apribile sul lato esterno
apribile sul lato interno
Separatori mobili
adatto a camere bianche
Scorrimento silenzioso/a bassa rumorosità
Materiale ESD
Materiale per protezione Ex
Resistente al calore
Resistente al freddo
EasyTrax series Features 1

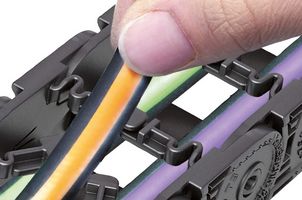

Rapido e semplice inserimento dei cavi

EasyTrax series Features 2

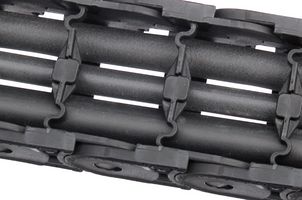

Fattore di utilizzo molto elevato

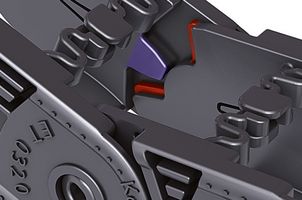

EasyTrax series Features 3

Elevata stabilità laterale

EasyTrax series Features 4

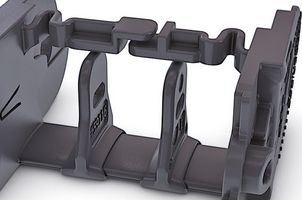

Sistema di separatori per una suddivisione sicura dei cavi

Struttura della catena portacavi

Catene portacavi solide in poliammide: maglie di catena e raccordi terminali in poliammide

Ciascuna maglia è composta da due differenti materiali:

  • Struttura solida delle bande in materiale rinforzato in fibra di vetro
  • Lamelle flessibili in poliammide elastico
EasyTrax Carrier construction

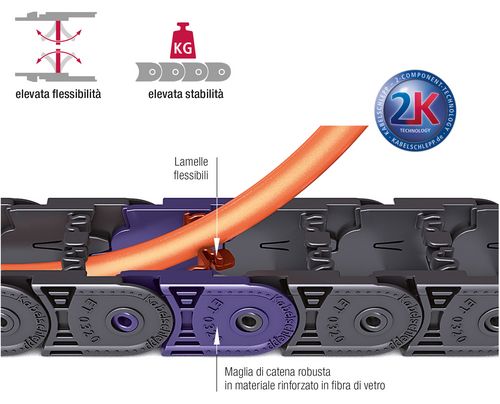

La tecnologia 2K (a 2 componenti)

La tecnologia a 2-componenti della EasyTrax® combina proprietà apparentemente incompatibili: stabilità e flessibilità.
Le catene portacavi devono essere molto stabili e avere una grande autoportanza. Allo stesso tempo i cavi devono poter essere alloggiati in catena in modo semplice e rapido. La EasyTrax® unisce queste esigenze attraverso una costruzione innovativa e una combinazione di materiali della struttura robusta rinforzata in fibra di vetro e lamelle in poliammide elastico.

EasyTrax series 2K-Technology

Confronto dimensionale

Produttorehi
[mm]
hG
[mm]
t
[mm]
Identico schema formatura raccordo
ET03201825,532 si
Prodotto concorrenza192530,5 si

Confronto momento flettente

Confronto rigidità alla flessione

Diagramma dell’autoportanza

per lunghezze autoportanti in funzione del peso aggiunto

EasyTrax Load diagram

Vantaggi sui prodotti della concorrenza

  • 4-volte più elevato il peso aggiunto rispetto al prodotto della concorrenza
  • 2-volte più grande l’autoportanza rispetto al prodotto della concorrenza
  • Più rapido l’inserimento dei cavi con un maggior grado di riempimento
  • Scorrimento silenzioso mediante sistema di ammortizzatori integrato
  • Elevata stabilità laterale grazie sistema di incastro nel sistema di battuta
  • Separatori utilizzabili per la suddivisione dei cavi alloggiati nella sezione della catena

Serie Tipo

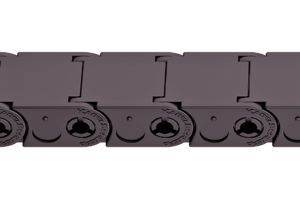

EasyTrax series ET0115

ET0115

Altezza interna [hi]:
4,6 mm
Larghezza interna [Bi]:
7 mm
Passo [t]:
11,5 mm
Curvatura [KR]:
10 mm
Più dettagli

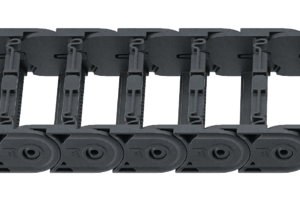

EasyTrax series ET0250

ET0250

Altezza interna [hi]:
16,5 mm
Larghezze interne [Bi]:
30 – 50 mm
Passo [t]:
25 mm
Curvatura [KR]:
28 – 100 mm
Più dettagli

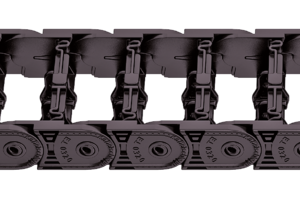

EasyTrax series ET0320

ET0320

Altezza interna [hi]:
18 mm
Larghezze interne [Bi]:
15 – 65 mm
Passo [t]:
32 mm
Curvatura [KR]:
28 – 125 mm
Più dettagli

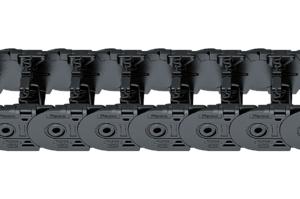

EasyTrax series ET1455

ET1455

Altezza interna [hi]:
25 mm
Larghezze interne [Bi]:
25 – 78 mm
Passo [t]:
45,5 mm
Curvatura [KR]:
52 – 200 mm
Più dettagli
Serie Tipo
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
ET0115 4,6 7 11,5 10
ET0250 16,5 30 – 50 25 28 – 100
ET0320 18 15 – 65 32 28 – 125
ET1455 25 25 – 78 45,5 52 – 200
