P0240 GS.010

Forma 010 – con lamelle lato esterno raggio

Proprietà

Supporto con laterali applicati su un lato.
Alloggio singolo: inserimento dei cavi a pressione.

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i 50 mm

Tutti i pittogrammi

Dimensioni

t [mm]	h_i [mm]	h_G [mm]	B_i [mm]	B_k [mm]	q_k [kg/m]
24	10	23	50	B_i + 4	0,28

Colori standard

P0240 GS.010 Color variants Silvergray (1)

Nero (RAL 9005)
Mat.-Nr. 75637*

Bianco (RAL 9010)
Mat.-Nr. 75645*

P0240 GS.010 Color variants Silvergray (2)

Grigio argento (RAL 9023)
Mat-Nr. 75641*

* Lunghezza: 960 mm

Le varianti di colore del supporto, dei laterali e dei raccordi possono essere combinate fra loro su richiesta per i grossisti. Gli articoli colorati possono presentare differenze di colore.

Raccordi terminali

Combinazioni per i raccordi

Per ogni tipologia di arredamento d’ufficio vi sono diverse opzioni di combinazione per i raccordi. A scelta i raccordi possono essere fissati sotto la scrivania/canalina passacavi, ai sostegni della scrivania tondi o rettangolari oppure a pavimento.

Combinazioni per scrivanie non regolabili in altezza

P0240 GS Connection element for non-height adjustable desk

Calcolo della lunghezza di catena

Lunghezza catena L_K

L_K= H_z – 31
[arrotondato a n x 8]
n_K=(L_K – 64) / 24
[arrotondato]
l₂= L_K – (n_K – 1) x 24 – 44

Combinazioni per scrivanie regolabili in altezza

P0240 GS Connection element for height adjustable desk C/D/E/F

Calcolo della lunghezza di catena

Lunghezza catena L_k

L_K= n_K x 24 + 40
n_K= (H_Z + 56) / 24
[arrotondato]

Combinazioni per scrivanie regolabili in altezza

P0240 GS Connection element for height adjustable desk M

Calcolo della lunghezza di catena

Lunghezza catena L_k

L_K= n_K x 24 + 40
n_K= (H_Z + 56) / 24
[arrotondato]

Combinazioni per scrivanie regolabili in altezza

P0240 GS Connection element for height adjustable desk I/J/K/L

Calcolo della lunghezza di catena

Lunghezza catena L_k

L_K= n_K x 24 + 40
n_K= (H_Z + 56) / 24
[arrotondato]

Tutti i raccordi e i portacavi sono combinabili uno con l’altro e sono disponibili nei colori grigio argento, nero e bianco.

Raccordi terminali

Raccordo A – smussato per piano scrivania

Raccordo scrivania per il fissaggio con viti sotto il piano scrivania o sulla canalina passacavi.

Varianti colore

Nero
Mat.-Nr. 75739*
Bianco
Mat.-Nr. 75884*
Grigio argento
Mat.-Nr. 75876*

*Conf. = 50 pezzi

Vite: 4 mm
Serraggio: max. 2,5 Nm

Disco adesivo
Mat.-Nr. 75949

Raccordo B – ovale per scrivania

Raccordo scrivania per il montaggio della catena sotto il ripiano della scrivania o sulla canalina passacavi.

Varianti colore

Nero
Mat-Nr. 75740*
Bianco
Mat.-Nr. 75885*
Grigio argento
Mat.-Nr. 75877*

*Conf. = 50 pezzi

Vite: 4 mm
Serraggio: max. 2,5 Nm

Disco adesivo
Mat.-Nr. 75949

Disponibile anche come variante magnetica (N)

Raccordo C/E – per sostegno scrivania piatto

Raccordo per montaggio della catena su sostegno scrivania rettangolare. Fissaggio mediante magneti integrati, viti o fascette.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
(E) Mat-Nr. 75741*
(C) Mat.-Nr. 75742*
Bianco
(E) Mat.-Nr. 75886*
(C) Mat.-Nr. 75887*
Grigio argento
(E) Mat.-Nr. 75878*
(C) Mat.-Nr. 75879*

*Conf. = 50 pezzi

P0240 GS End connectors - Connection C/E

Raccordo E

Magnete, Tenuta magnetica: max. 40 N

Raccordo C

Vite: 4 mm
Serraggio: max. 2,5 Nm

Raccordo C

Fascetta: 5 mm

Raccordo D/F – per sostegno scrivania tondo

Raccordo per il montaggio della catena su sostegno scrivania Ø = 70 mm. Fissaggio mediante magneti integrati, viti o fascette.

Varianti colore

Nero
(F) Mat. no. 75744*
(D) Mat.-Nr. 75743*
Bianco
(F) Mat. no. 75888*
(D) Mat.Nr. 75889*
Grigio argento
(F) Mat. no. 75880*
(D) Mat.-Nr. 75881*

*Conf. = 50 pezzi

P0240 GS End connectors - Connection D/F

Raccordo F

Magnete, Tenuta magnetica: max. 40 N

Raccordo D

Vite: 4 mm
Serraggio: max. 2,5 Nm

Raccordo D

Fascetta: 5 mm

Raccordo G – raccordo a pavimento

Raccordo a pavimento per il perfetto collegamento della catena a pavimento.
Colori ed esecuzioni individuali su richiesta.

Varianti colore

Nero
Mat.-Nr. 75745*
Bianco
Mat.-Nr. 75890*
Grigio argento
Mat.-Nr. 75882*

*Conf. = 50 pezzi

Raccordo H – per base scrivania

Raccordo per montaggio catena su base scrivania.
Fissaggio mediante incastro.

Varianti colore

Nero
Mat.-Nr. 75992*
Bianco
Mat.-Nr. 75994*
Grigio argento
Mat.-Nr. 75993*

*Conf. = 50 pezzi

Raccordo I/J – per sostegno scrivania piatto

Raccordo per il montaggio della catena sul sostegno della scrivania rettangolare.
Fissaggio mediante magneti integrati o viti.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
(I) Mat.-Nr. 75940*
(J) Mat.-Nr. 75634*
Bianco
(I) Mat.-Nr. 75941*
(J) Mat.-Nr. 75635*
Grigio argento
(I) Mat.-Nr. 75942*
(J) Mat.-Nr. 75636*

*Conf. = 50 pezzi

P0240 GS End connectors - Connection I/J

Raccordo I

Sino a 4 magneti
Tenuta magnetica: min. 60 N

Raccordo J

Sino a 4 viti: 4 mm
Serraggio: max. 2,5 Nm

Raccordo J

Per dado M4
Vite cilindrica: DIN 9612 M4
Rondella: DIN 125

Raccordo J

Disco adesivo
Mat.-Nr. 75949

Raccordo K/L – per sostegno scrivania tondo

Raccordo per il montaggio della catena sul sostegno scrivania Ø = 70 mm.
Fissaggio mediante magneti integrati, viti o fascette.

Diametri individuali su richiesta.

Varianti colore

Nero
(K) Mat.-Nr. 75943*
(L) Mat.-Nr. 75647*
Bianco
(K) Mat.-Nr. 75944*
(L) Mat.-Nr. 75648*
Grigio argento
(K) Mat.-Nr. 75945*
(L) Mat.-Nr. 75649*

*Conf. = 50 pezzi

P0240 GS End connectors - Connection K/L

Raccordo K

Sino a 4 Magneti
Tenuta magnetica: min. 60 N

Raccordo L

Sino a 4 viti: 4 mm
Serraggio: max. 2,5 Nm

Raccordo M – per profili piatti

Raccordo per il montaggio della catena su profili di alluminio rettangolari.
Fissaggio mediante clip integrate.

Sezioni di profili individuali su richiesta.

Varianti colore

Black
Mat.-Nr. 75937*
White
Mat.-Nr. 75938*
Silver-gray
Mat.-Nr. 75939*

*Conf. = 50 pezzi

Il montaggio dipende dalla forma del profilo di alluminio. Vi preghiamo di contattare i nostri tecnici.

Raccordo N – ovale per piano scrivania

Raccordo scrivania per il montaggio della catena sotto il ripiano della scrivania o sulla canalina. Fissaggio mediante magneti integrati.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
Mat.-Nr. 75937*
Bianco
Mat.-Nr. 75938*
Grigio argento
Mat.-Nr. 75939*

*Conf. = 50 pezzi

Magnete
Tenuta magnetica: max. 35 N

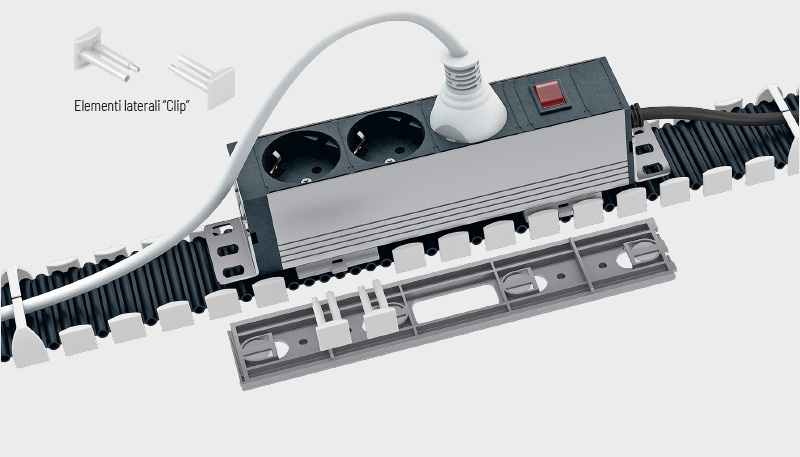

Elementi laterali “Clip” – Kit di fissaggio per connessione bilaterale

Raccordo per il montaggio del sistema portacavi e dei componenti quali prese multiple, adattatori e molto altro. Fissaggio mediante magneti, disco adesivo o viti.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
Mat.-Nr. 75815*
Bianco
Mat.-Nr. 75817*
Grigio argento
Mat.-Nr. 75816*

*Lunghezza: 480 mm

Nella fornitura del kit di fissaggio sono compresi il supporto e gli elementi laterali “Clip” per una lunghezza di 480 mm. Gli elementi laterali “Clip” possono essere combinati con i seguenti raccordi:

P0240 GS End connectors - Side parts "Clip"

Come ordinare

Kit standard per scrivanie regolabili in altezza (postazioni in piedi/seduto) sino a 740 mm di sollevamento	Colore	Ordine N.Kit
Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Nero	75905
Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Bianco	75907
Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Grigio argento	75906

Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Nero	75901
Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Bianco	75903
Kit Standard Protum Office P0240GS postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Grigio argento	75902

Kit standard per scrivanie non regolabili in altezza (postazioni standard)	Colore	Ordine N.Kit
Kit Standard Protum Office P0240GS postazione di lavoro standard per alloggio cavi da un lato, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e fissaggio a pavimento	Nero	75896
Kit Standard Protum Office P0240GS postazione di lavoro standard per alloggio cavi da un lato, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e fissaggio a pavimento	Bianco	75898
Kit Standard Protum Office P0240GS postazione di lavoro standard per alloggio cavi da un lato, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e fissaggio a pavimento	Grigio argento	75897

Kit standard per il fissaggio di una ciabatta	Colore	Ordine N.Kit
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Nero	75815
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Bianco	75817
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Grigio argento	75816

Kit standard guida portacavi P0240GS	Colore	Ordine N.Kit
Kit standard guida portacavi Protum Office P0240GS, sezione interna 50 x 10 mm, lunghezza totale 960 mm.	Nero	75637
Kit standard guida portacavi Protum Office P0240GS, sezione interna 50 x 10 mm, lunghezza totale 960 mm.	Bianco	75645
Kit standard guida portacavi Protum Office P0240GS, sezione interna 50 x 10 mm, lunghezza totale 960 mm.	Grigio argento	75641

Tutti i Kit vengono forniti in confezioni complete di materiale di fissaggio e istruzioni di montaggio. Il codice d’ordine indica confezioni da 50 Kit. Quantitativi individuali su richiesta.
