P0400GS01 (singolo)

Forma 010 – con lamelle apribili lato esterno raggio

Proprietà

Supporto con laterali singoli.
Alloggio singolo: inserimento cavi su un lato.

Montaggio traversini ogni maglia

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i 50 mm

Tutti i pittogrammi

Dimensioni

Dimensioni

t [mm]	h_i [mm]	h_G [mm]	B_i [mm]	B_k [mm]	q_k [kg/m]
40	21,5	34	50	B_i + 5	0,286

Colori standard

P0400 GS.010 Color variants Black (1)

P0400 GS.010 Color variants White (1)

P0400 GS.010 Color variants Silvergrey (1)

P0400 GS.010 Color variants Black (2)

Nero (RAL 9005)
P0400GS01 Mat.-Nr. 75972*
P0400GS02 Mat.-Nr. 75981*

P0400 GS.010 Color variants White (2)

Bianco (RAL 9010)
P0400GS01 Mat.-Nr. 75980*
P0400GS02 Mat.-Nr. 75989*

[TO TRANSLATE:]

Grigio argento (RAL 9023)
P0400GS01 Mat.-Nr. 75976*
P0400GS02 Mat.-Nr. 75985*

* Lunghezza: 960 mm

Le varianti di colore del supporto, dei laterali e dei raccordi possono essere combinate fra loro su richiesta per i grossisti. Gli articoli colorati possono presentare differenze di colore.

Raccordi terminali

Combinazioni per i raccordi

Per ogni tipologia di arredamento d’ufficio vi sono diverse opzioni di combinazione per i raccordi. A scelta i raccordi possono essere fissati sotto la scrivania/canalina passacavi, ai sostegni della scrivania tondi o rettangolari oppure a pavimento.

Combinazioni per scrivanie non regolabili in altezza

P0400 GS Connection element for non-hight adjustable desk

Calcolo della lunghezza catena

Lunghezza catena L_K

L_K= H_Z – 31
[arrotondato a n x 8]
n_K= (L_K – 104) / 40
[arrotondato]
l₂= L_K – (n_K – 1) x 40 – 72

Combinazioni per scrivanie regolabili in altezza

P0400 GS Connection element for hight adjustable desk C-F

Calcolo della lunghezza catena

Lunghezza catena L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrotondato]

Combinazioni per scrivanie regolabili in altezza

P0400 GS Connection element for hight adjustable desk M

Calcolo della lunghezza catena

Lunghezza catena L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrotondato]

Combinazioni per scrivanie regolabili in altezza

P0400 GS Connection element for hight adjustable desk I-L

Calcolo della lunghezza catena

Lunghezza catena L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrotondato]

P0400 GS Connection element A

P0400 GS Connection element B

P0400 GS Connection element C/E

P0400 GS Connection element D/F

P0400 GS Connection element G

P0400 GS Connection element H

P0400 GS Connection element I/J

P0400 GS Connection element K/L

P0400 GS Connection element M

P0400 GS Connection element N

Tutti i raccordi e i portacavi sono combinabili uno con l’altro e sono disponibili nei colori grigio argento, nero e bianco.

Raccordi terminali

Raccordo A – smussato per piano scrivania

Raccordo scrivania per il fissaggio con viti sotto il piano scrivania o sulla canalina passacavi.

Varianti colore

Nero
Mat.-Nr. 75739*
Bianco
Mat.-Nr. 75884*
Grigio argento
Mat.-Nr. 75876*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection A

Vite: 4 mm
Serraggio: max. 2,5 Nm

P0400 GS End connectors - Connection A

Disco adesivo
Mat.-Nr. 75949

Raccordo B – ovale per scrivania

Raccordo scrivania per il montaggio della catena sotto il ripiano della scrivania o sulla canalina passacavi.

Varianti colore

Nero
Mat-Nr. 75740*
Bianco
Mat.-Nr. 75885*
Grigio argento
Mat.-Nr. 75877*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection B

Vite: 4 mm
Serraggio: max. 2,5 Nm

P0400 GS End connectors - Connection B

Disco adesivo
Mat.-Nr. 75949

Disponibile anche come variante magnetica (N)

Raccordo C/E – per sostegno scrivania piatto

Raccordo per montaggio della catena su sostegno scrivania rettangolare. Fissaggio mediante magneti integrati, viti o fascette.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
(E) Mat-Nr. 75741*
(C) Mat.-Nr. 75742*
Bianco
(E) Mat.-Nr. 75886*
(C) Mat.-Nr. 75887*
Grigio argento
(E) Mat.-Nr. 75878*
(C) Mat.-Nr. 75879*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection C/E

Raccordo E

Magnete, Tenuta magnetica: max. 40 N

P0400 GS End connectors - Connection C/E

Raccordo C

Vite: 4 mm, Serraggio: max. 2,5 Nm

P0400 GS End connectors - Connection C/E

Raccordo C

Fascetta: 5 mm

Raccordo D/F – per sostegno scrivania tondo

Raccordo per il montaggio della catena su sostegno scrivania Ø = 70 mm.
Fissaggio mediante magneti integrati, viti o fascette.

Varianti colore

Nero
(F) Mat. no. 75744*
(D) Mat.-Nr. 75743*
Bianco
(F) Mat. no. 75888*
(D) Mat.Nr. 75889*
Grigio argento
(F) Mat. no. 75880*
(D) Mat.-Nr. 75881*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection D/F

Raccordo F

Magnete, Tenuta magnetica: max. 40 N

P0400 GS End connectors - Connection D/F

Raccordo D

Vite: 4 mm, Serraggio: max. 2,5 Nm

P0400 GS End connectors - Connection D/F

Raccordo D

Fascetta: 5 mm

Raccordo G – raccordo a pavimento

Raccordo a pavimento per il perfetto collegamento della catena a pavimento. Colori ed esecuzioni individuali su richiesta.

Varianti colore

Nero
Mat.-Nr. 75745*
Bianco
Mat.-Nr. 75890*
Grigio argento
Mat.-Nr. 75882*

*Conf. = 50 pezzi

Raccordo H – per base scrivania

Raccordo per montaggio catena su base scrivania.
Fissaggio mediante incastro.

Varianti colore

Nero
Mat.-Nr. 75992*
Bianco
Mat.-Nr. 75994*
Grigio argento
Mat.-Nr. 75993*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection H

Raccordo I/J – per sostegno scrivania piatto

Raccordo per il montaggio della catena sul sostegno della scrivania rettangolare.
Fissaggio mediante magneti integrati o viti.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
(I) Mat.-Nr. 75940*
(J) Mat.-Nr. 75634*
Bianco
(I) Mat.-Nr. 75941*
(J) Mat.-Nr. 75635*
Grigio argento
(I) Mat.-Nr. 75942*
(J) Mat.-Nr. 75636*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection I/J

Raccordo I

Sino a 4 magneti
Tenuta magnetica: min. 60 N

P0400 GS End connectors - Connection I/J

Raccordo J

Sino a 4 viti: 4 mm
Serraggio: max. 2,5 Nm

P0400 GS End connectors - Connection I/J

Raccordo J

Per dado M4
Vite cilindrica: DIN 9612 M4
Rondella: DIN 125

P0400 GS End connectors - Connection I/J

Raccordo J

Disco adesivo
Mat.-Nr. 75949

Raccordo K/L – per sostegno scrivania tondo

Raccordo per il montaggio della catena sul sostegno scrivania Ø = 70 mm.
Fissaggio mediante magneti integrati, viti o fascette.

Diametri individuali su richiesta.

Varianti colore

Nero
(K) Mat.-Nr. 75943*
(L) Mat.-Nr. 75647*
Bianco
(K) Mat.-Nr. 75944*
(L) Mat.-Nr. 75648*
Grigio argento
(K) Mat.-Nr. 75945*
(L) Mat.-Nr. 75649*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection K/L

Raccordo K

Sino a 4 Magneti
Tenuta magnetica: min. 60 N

P0400 GS End connectors - Connection K/L

Raccordo L

Sino a 4 viti: 4 mm
Serraggio: max. 2,5 Nm

Raccordo M – per profili piatti

Raccordo per il montaggio della catena su profili di alluminio rettangolari.
Fissaggio mediante clip integrate.

Sezioni di profili individuali su richiesta.

Varianti colore

Black
Mat.-Nr. 75937*
White
Mat.-Nr. 75938*
Silver-gray
Mat.-Nr. 75939*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection M

Il montaggio dipende dalla forma del profilo di alluminio. Vi preghiamo di contattare i nostri tecnici.

Raccordo N – ovale per piano scrivania

Raccordo scrivania per il montaggio della catena sotto il ripiano della scrivania o sulla canalina. Fissaggio mediante magneti integrati.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
Mat.-Nr. 75937*
Bianco
Mat.-Nr. 75938*
Grigio argento
Mat.-Nr. 75939*

*Conf. = 50 pezzi

P0400 GS End connectors - Connection N

Magnete
Tenuta magnetica: max. 35 N

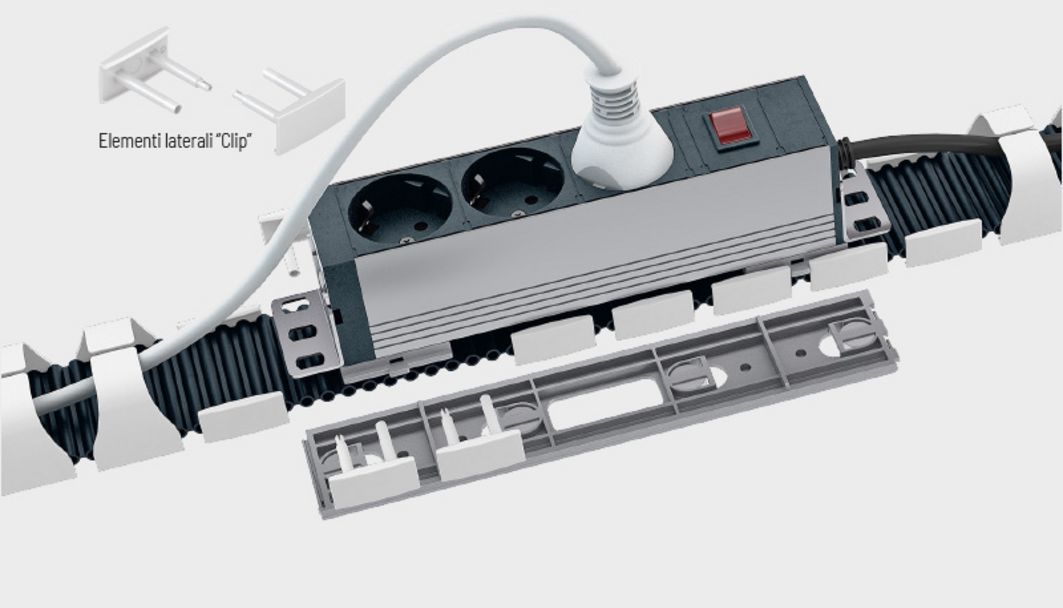

Elementi laterali “Clip” – Kit di fissaggio per connessione bilaterale

Raccordo per il montaggio del sistema portacavi e dei componenti quali prese multiple, adattatori e molto altro. Fissaggio mediante magneti, disco adesivo o viti.

Disponibili supporti adesivi per superfici non magnetiche!

Varianti colore

Nero
Mat. no. 75812*
Blanco
Mat. no. 75814*
Grigio argento
Mat. no. 75813*

Lunghezza = 480 mm

Nella fornitura del kit di fissaggio sono compresi il supporto e gli elementi laterali “Clip” per una lunghezza di 480 mm. Gli elementi laterali “Clip” possono essere combinati con i seguenti raccordi:

P0400 GS End connectors - Side parts "Clip"

P0400 GS End connectors - Side parts "Clip"

P0400 GS End connectors - Side parts "Clip"

P0400 GS End connectors - Side parts "Clip"

P0400 GS End connectors - Side parts "Clip"

Varianti d’ordine

Kit standard per scrivanie regolabili in altezza (postazioni in piedi/seduto) sino a 740 mm di sollevamento	Colore	Ordine N.Kit
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Nero	75968
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Bianco	75970
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi F per il montaggio sotto il piano scrivania e su sostegno scrivania tondo (D = 70 mm)	Grigio argento	75969

Kit standard per scrivanie regolabili in altezza (postazioni in piedi/seduto) sino a 740 mm di sollevamento	Colore	Ordine N.Kit
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Nero	75964
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Bianco	75966
Kit Standard Protum Office P0400GS01 postazione lavoro in piedi/seduto per alloggio cavi solo da un lato, lunghezza totale 1350 mm incl. 1 raccordo B e 2 raccordi E per il montaggio sotto il piano scrivania e su sostegno scrivania piatto	Grigio argento	75965

Kit standard per scrivanie non regolabili in altezza (postazioni standard)	Colore	Ordine N.Kit
Kit Standard Protum Office P0400GS01 postazione lavoro standard per alloggio cavi singolo, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e il fissaggio a pavimento	Nero	75956
Kit Standard Protum Office P0400GS01 postazione lavoro standard per alloggio cavi singolo, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e il fissaggio a pavimento	Bianco	75958
Kit Standard Protum Office P0400GS01 postazione lavoro standard per alloggio cavi singolo, lunghezza totale 815 mm incl. 1 raccordo B e 1 raccordo G per il montaggio sotto il piano scrivania e il fissaggio a pavimento	Grigio argento	75957

Kit standard per il fissaggio di una ciabatta	Colore	Ordine N.Kit
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Nero	75835
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Bianco	75837
Kit standard fianchi „Clip“ per il fissaggio di una ciabatta. Kit di fissaggio per il collegamento su entrambi i lati. Lunghezza totale 480mm.	Grigio argento	75836

Kit standard guida portacavi P0400GS01	Colore	Ordine N.Kit
Kit standard guida portacavi Protum Office P0400GS01, sezione interna 50 x 21,5 mm, lunghezza totale 960 mm.	Nero	75972
Kit standard guida portacavi Protum Office P0400GS01, sezione interna 50 x 21,5 mm, lunghezza totale 960 mm.	Bianco	75980
Kit standard guida portacavi Protum Office P0400GS01, sezione interna 50 x 21,5 mm, lunghezza totale 960 mm.	Grigio argento	75976

Tutti i Kit vengono forniti in confezioni complete di materiale di fissaggio e istruzioni di montaggio. Il codice d’ordine indica confezioni da 50 Kit. Quantitativi individuali su richiesta.
