Serie QuickTrax®

Catene portacavi compatte ed economiche in tecnologia 2K

  1. Stabile design Tecnologia 2K: struttura robusta, traversini flessibili
  2. Maglie di catena in poliammide
  3. Grande autoportanza
  4. Interno catena privo di interferenze per la protezione dei cavi
  5. Molto silenziosa con ammortizzatore integrato
  6. Apertura rapida e semplice
  7. Apribile lato interno / esterno
  8. Sistema di separatori e divisori per i cavi installati
  9. Raccordi terminali in un unico pezzo con e senza fermacavi integrati

Caratteristiche

  • Rapido e semplice inserimento dei cavi in catena grazie ai traversini flessibili apribili a scatto
  • Ogni maglia si compone di due differenti materiali:
        – Struttura in materiale rinforzato in fibra di vetro
        – Traversini apribili a scatto in poliammide speciale e flessibile
  • Stabile struttura della catena
  • Elevata resistenza a torsione
  • Molto silenziosa grazie agli ammortizzatori integrati
  • Grande autoportanza
Corsa lungha
apribile sul lato esterno
apribile sul lato interno
Separatori mobili
Suddivisione interna possibile
Scorrimento silenzioso/a bassa rumorosità
QuickTrax series Features 1

Facile da aprire …

QuickTrax series Features 2

… anche senza utensili

QuickTrax series Features 3

Elevata stabilità laterale

QuickTrax series Features 4

Sicura suddivisione dei cavi

Struttura della catena portacavi

Catene portacavi solide in poliammide: maglie di catena e raccordi terminali in poliammide

Ciascuna maglia è composta da due differenti materiali:

  • Struttura solida delle bande in materiale rinforzato in fibra di vetro
  • Lamelle flessibili in poliammide elastico
Quicktrax Cable carrier design

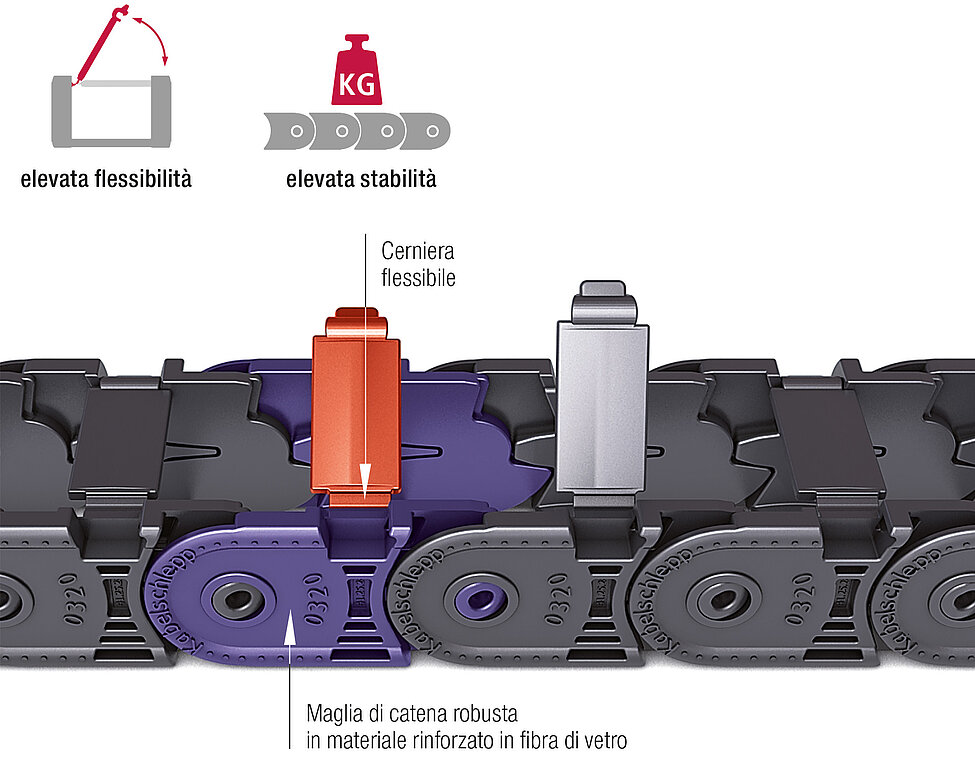

La tecnologia 2K (a 2 componenti) della catena QuickTrax®

La tecnologia a 2-componenti della QuickTrax®combina proprietà apparentemente incompatibili: stabilità e flessibilità. Le catene portacavi devono essere molto stabili e avere una grande autoportanza. Allo stesso tempo i cavi devono poter essere alloggiati in catena in modo semplice e rapido.
La QuickTrax®unisce queste esigenze attraverso una costruzione innovativa e la combinazione di materiali della struttura robusta rinforzata in fibra di vetro e traversini in poliammide speciale resistente.

QuickTrax series 2K-Technology QT0320 EN

Confronto dimensionale

Produttorehi
[mm]
hG
[mm]
t
[mm]
Identico schema formatura raccordo
QuickTrax®2025,532 si
Prodotto concorrenza17,52330,5 si

Confronto momento flettente

Confronto rigidità alla flessione

Diagramma dell’autoportanza

per lunghezze autoportanti in funzione del peso aggiunto

Quicktrax Load Diagram

Vantaggi sui prodotti della concorrenza

  • 20 % in più di autoportanza rispetto al prodotto della concorrenza
  • 33 % in più di peso aggiunto mediante l’impiego di poliammide rinforzato con fibre di vetro
  • Maggior altezza interna
  • Bassa rumorosità dovuta al sistema di ammortizzamento integrato
  • Elevata stabilità laterale grazie sistema di incastro nel sistema di battuta
  • Separatori utilizzabili per la suddivisione dei cavi alloggiati nella sezione della catena

Serie Tipo

QuickTrax series QT0250

QT0250

Altezza interna [hi]:
17,6 mm
Larghezze interne [Bi]:
30 – 50 mm
Passo [t]:
25 mm
Curvatura [KR]:
28 – 100 mm
Più dettagli
QuickTrax series QT0320

QT0320

Altezza interna [hi]:
20 mm
Larghezze interne [Bi]:
15 – 65 mm
Passo [t]:
32 mm
Curvatura [KR]:
28 – 125 mm
Più dettagli
Serie Tipo
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
QT0250 17,6 30 – 50 25 28 – 100
QT0320 20 15 – 65 32 28 – 125
