Easy Guide System (TKEG)

Canali di guida per utilizzo multifunzionale


Proprietà

  • Utilizzo flessibile in molti settori applicativi.
  • In acciaio zincato o inossidabile.
  • Disposizione orizzontale o verticale semplice e veloce.
  • Possibile il montaggio con posa su un lato.
test
Montaggio traversini ogni 2 maglie

Acciaio zincato / Acciaio inossidabile

Montaggio traversini ogni maglia

Lunghezze standard 2000 mm
Lunghezze speciali a richiesta

Caratteristiche
  • Design salvaspazio
  • Possibile il montaggio orizzontale e con posa su un lato
  • Montaggio semplice e rapido da parte di un solo installatore
  • Risparmio di canali aggiuntivi mediante installazione di cavi fissi direttamente sul supporto (in sicurezza dietro al canale)
  • Il sistema rimane regolabile in orizzontale dopo il montaggio
  • Forature al montaggio per catene portacavi e passaggio cavi ogni 850 mm
  • Montaggio della staffa mediante viti o perni saldati
  • Senza strutture aggiuntive
  • Adatto a tutte le travi a I e a cassone
  • Stesse staffe di montaggio per differenti grandezze di canaline/tipi di catena
  • Adatto per installazioni "flying"
  • Esecuzione con copertura
    • Guida di catene portacavi sospese
    • Consente il funzionamento della catena portacavi poggiata su un lato
    • Protezione meccanica
    • Protezione per accelerazioni laterali
    • Protezione contro "urti" della catena portacavi nelle accelerazioni e decelerazioni
Il canale di guida è necessario

Consultate i nostri tecnici che sono a disposizione per ­supportarvi nella progettazione.

Easy Guide System - Magnets as mounting aids

Con magneti come strumenti ausiliari di montaggio per un semplice posizionamento del sostegno e impostazione del fissaggio come fori, perni saldati ecc.

Esecuzioni

Disposizione semplice con alimentazione centrale

Nella disposizione semplice della catena portacavi con alimentazione centrale la catena scorre dietro al punto fisso sul supporto di scorrimento continuo.

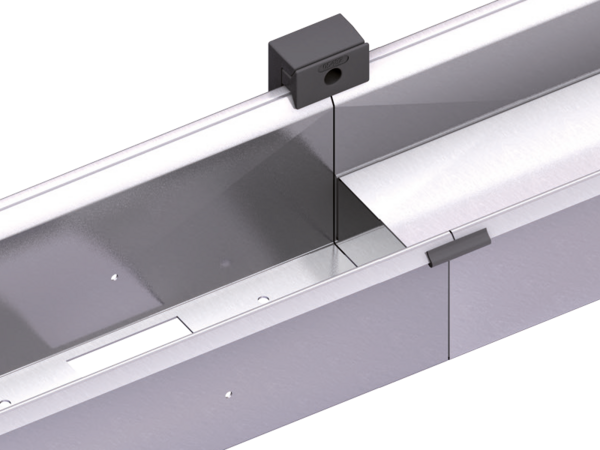

Esecuzione chiusa – senza copertura
(Variante A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

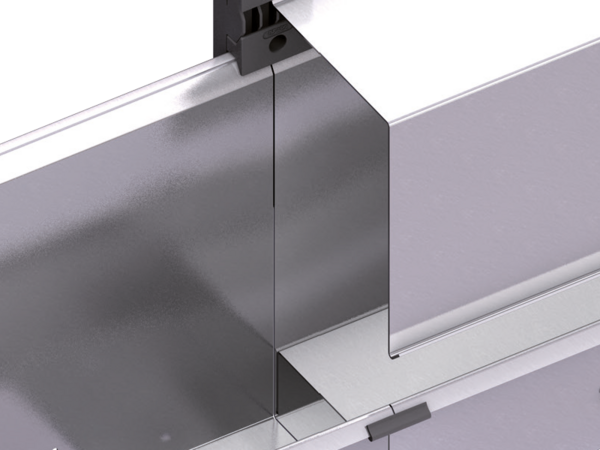

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

Esecuzione chiusa – senza copertura
(Variante A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

Informazione importante

Con l'alimentazione centrale i cavi permanenti possono essere alloggiati direttamente sul supporto (in sicurezza dietro al canale).

Disposizione semplice con alimentazione finale

Nella disposizione semplice della catena portacavi con alimentazione finale la catena scorre dietro al punto fisso su se stessa.

Esecuzione chiusa – senza copertura
(Variante A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

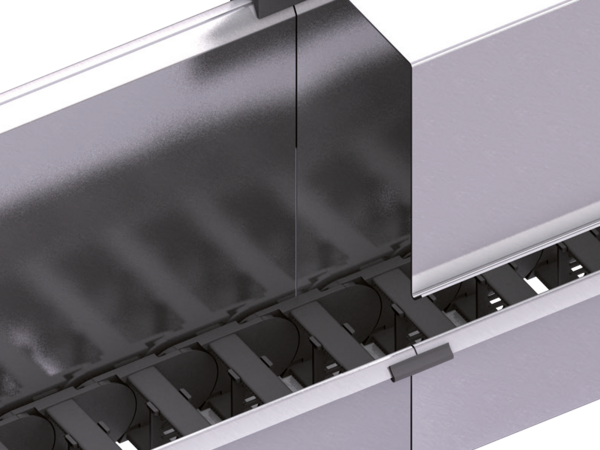

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

Esecuzione chiusa – senza copertura
(Variante A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

Disposizione contrapposta

Nella disposizione contrapposta viene applicato un supporto di collegamento fra i raccordi al punto fisso.

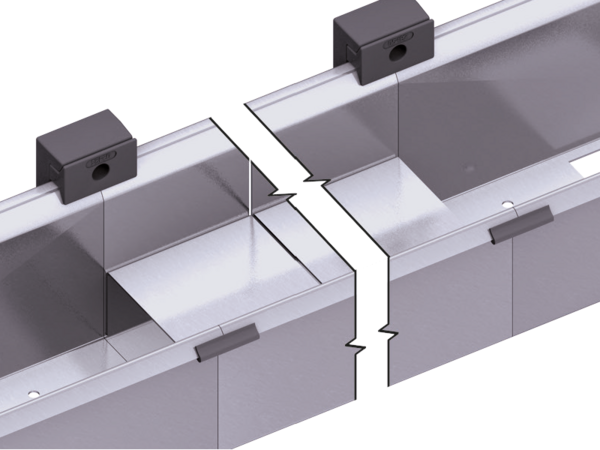

Esecuzione chiusa – senza copertura
(Variants A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

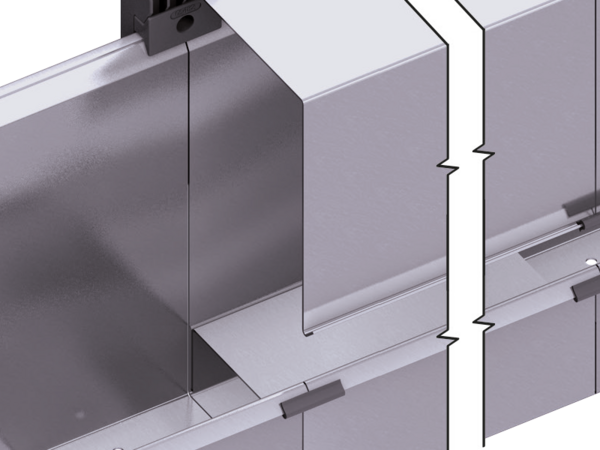

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

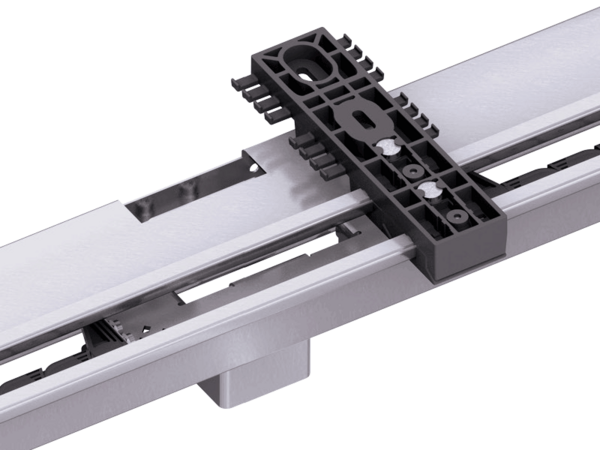

Esecuzione chiusa – poggiata su un lato con copertura
(Variante C)

Canale monopezzo poggiato su un lato in esecuzione chiusa (copertura) incl. slitta di trascinamento.

Esecuzione chiusa – senza copertura
(Variants A)

Canale monopezzo nell’esecuzione aperta in alto e supporto di scorrimento monopezzo.

Esecuzione chiusa – con copertura
(Variante B)

Canale in un unico pezzo chiuso nella parte superiore (copertura) e supporto di scorrimento in un sol pezzo.

Esecuzione chiusa – poggiata su un lato con copertura
(Variante C)

Canale monopezzo poggiato su un lato in esecuzione chiusa (copertura) incl. slitta di trascinamento.

Dimensionsi

Dimensioni | staffa in verticale senza copertura (Variante A)
Easy Guide System Dimensions without enclosure variant A Front (1)
  1. Canale di guida
  2. Supporto stabile in lamiera zincata oppure acciaio inossidabile
  3. Staffa
Easy Guide System Dimensions without enclosure variant A Above (1)
Altezza del supporto
Altezza del supporto h1 = hG

Serie QuickTrax®

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
C1
[mm]
E
[mm]
F
[mm]
G
[mm]
Y
[mm]
QT0320 con staffa 202
25 75 25,5 54 202 42 90,7 10 79 140 14 129 40 39 27
50 100 25,5 54 202 67 115,7 35 79 140 14 129 40 39 52
QT0320 con staffa 155
25 75 25,5 54 156,5 42 90,7 10 79 140 14 129 40 39 27
50 100 25,5 54 156,5 67 115,7 35 79 140 14 129 40 39 52

Serie EasyTrax®

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
C1
[mm]
E
[mm]
F
[mm]
G
[mm]
Y
[mm]
ET0320 con staffa 202
25 75 25,5 54 202 42 90,7 10 79 140 14 129 40 39 27
50 100 25,5 54 202 67 115,7 35 79 140 14 129 40 39 52
ET0320 con staffa 155
25 75 25,5 54 156,5 42 90,7 10 79 140 14 129 40 39 27
50 100 25,5 54 156,5 67 115,7 35 79 140 14 129 40 39 52

Dimensioni

Dimensioni | staffa in verticale senza copertura (Variante A)
Easy Guide System Dimensions without enclosure variant A Front (2)
  1. Canale di guida
  2. Supporto stabile in lamiera zincata oppure acciaio inossidabile
  3. Staffa
Easy Guide System Dimensions without enclosure variant A Above (2)
Altezza del supporto
Altezza del supporto h1 = hG

Serie UNIFLEX Advanced

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
Y
[mm]
UA1455 con staffa 202
58 125 36 100 202 79 127,7 43,5 73 152 123 52 39 64
78 125 36 100 202 99 147,7 63,5 73 152 123 52 39 84
103 125 36 100 202 124 172,7 88,5 73 152 123 52 39 109
UA1455 con staffa 155
58 125 36 100 156,5 79 127,7 43,5 73 152 123 52 39 64
78 125 36 100 156,5 99 147,7 63,5 73 152 123 52 39 84
103 125 36 100 156,5 124 172,7 88,5 73 152 123 52 39 109
UA1555 con staffa 202
50 125 50 115 202 73 121,7 30 61 176 111 76 39 58
75 125 50 115 202 98 146,7 55 61 176 111 76 39 83
100 125 50 115 202 123 171,5 80 61 176 111 76 39 108
UA1555 con staffa 155
50 125 50 115 156,5 73 121,7 30 61 176 111 76 39 58
75 125 50 115 156,5 98 146,7 55 61 176 111 76 39 83
100 125 50 115 156,5 123 171,7 80 61 176 111 76 39 108

Esecuzione standard della catena nel sistema Easy Guide senza pattini.

Dimensioni

Dimensioni | staffa in verticale con copertura (Variante B)
Easy Guide System Dimensions with enclosure variant B Front (1)
  1.  Canale di guida
  2.  Supporto stabile in lamiera zincata oppure acciaio inossidabile
  3.  Staffa
  4.  Copertura
Easy Guide System Dimensions with enclosure variant B Above (1)
Altezza del supporto
Altezza del supporto h1 = hG

Serie QuickTrax®

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
C1
[mm]
E
[mm]
F
[mm]
G
[mm]
I
[mm]
Y
[mm]
QT0320 con staffa 202
25 100 25,5 236,5 269,5 42 90,7 10 79 140 14 129 40 152 54 27
50 100 25,5 236,5 269,5 67 115,7 35 79 140 14 129 40 152 54 52
QT0320 con staffa 155
25 100 25,5 236,5 269,5 42 90,7 10 79 140 14 129 40 152 54 27
50 100 25,5 236,5 269,5 67 115,7 35 79 140 14 129 40 152 54 52

Serie EasyTrax®

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
C1
[mm]
E
[mm]
F
[mm]
G
[mm]
I
[mm]
Y
[mm]
ET0320 con staffa 202
25 100 25,5 236,5 269,5 42 90,7 10 79 140 14 129 40 152 54 27
50 100 25,5 236,5 269,5 67 115,7 35 79 140 14 129 40 152 54 52
ET0320 con staffa 155
25 100 25,5 236,5 269,5 42 90,7 10 79 140 14 129 40 152 54 27
50 100 25,5 236,5 269,5 67 115,7 35 79 140 14 129 40 152 54 52
Il canale di guida è necessario

Consultate i nostri tecnici che sono a disposizione per supportarvi nella progettazione.

Dimensioni | staffa in verticale con copertura (Variante B)
Easy Guide System Dimensions with enclosure variant B Front (2)
  1. Canale di guida
  2. Supporto stabile in lamiera zincata oppure acciaio inossidabile
  3.  Staffa
  4.  Copertura
Easy Guide System Dimensions with enclosure variant B Above (2)
Altezza del supporto
Altezza del supporto h1 = hG

Serie UNIFLEX Advanced

Per il calcolo della larghezza interna b1 e della larghezza totale BKA si considera la larghezza della catena senza attacchi Bk.

Bi
[mm]
KR
[mm]
h1
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
I
[mm]
Y
[mm]
UA1455 con staffa 202
58 125 36 297 330 79 127,7 43,5 73 152 123 52 212,5 100 64
78 125 36 297 330 99 147,7 63,5 73 152 123 52 212,5 100 84
103 125 36 297 330 124 172,7 88,5 73 152 123 52 212,5 100 109
UA1455 con staffa 155
58 125 36 297 330 79 127,7 43,5 73 152 123 52 212,5 100 64
78 125 36 297 330 99 147,7 63,5 73 152 123 52 212,5 100 84
103 125 36 297 330 124 172,7 88,5 73 152 123 52 212,5 100 109
UA1555 con staffa 202
50 125 50 311 344 73 121,7 30 61 176 121 76 226,5 115 58
75 125 50 311 344 98 146,7 55 61 176 121 76 226,5 115 83
100 125 50 311 344 123 171,7 80 61 176 121 76 226,5 115 108
UA1555 con staffa 155
50 125 50 311 344 73 121,7 30 61 176 121 76 226,5 115 58
75 125 50 311 344 98 146,7 55 61 176 121 76 226,5 115 83
100 125 50 311 344 123 171,7 80 61 176 121 76 226,5 115 108

Dimensions

Dimensioni | poggiato su un lato (Variante C)
Easy Guide System Dimensions laying Front
Easy Guide System Dimensions laying Above

Serie QuickTrax® | Serie UNIFLEX Advanced

Bi
[mm]
KR
[mm]
hKA
[mm]
Altezza totale del canale
[mm]
b1
[mm]
BKA
[mm]
A
[mm]
B
[mm]
C
[mm]
C1
[mm]
G
[mm]
I
[mm]
QT0320 | UA1320 con staffa 202
15 48 132,5 202 32 80,7 85 128 14 37,5 54
25 48 132,5 202 42 90,7 10 85 128 14 37,5 54
50 48 132,5 202 67 115,7 35,5 85 128 14 37,5 54
QT0320 | UA1320 con staffa 155
15 48 132,5 165,5 32 80,7 85 128 14 84,5 54
25 48 132,5 165,5 42 90,7 10 85 128 14 84,5 54
50 48 132,5 165,5 67 115,7 35,5 85 128 14 84,5 54

Elementi di fissaggio

Nella Variante C (con appoggio su un lato) i supporti devono essere montati sulle giunzioni. Nella variante A e B i supporti possono essere montati in qualsiasi posizione.

Fissaggio con staffa 155
Easy Guide System Mounting with 155 Front
Easy Guide System Mounting with 155 Side
Easy Guide System Mounting with 155 Perspective
Fissaggio con staffa 202
Easy Guide System Mounting with 202 Front
Easy Guide System Mounting with 202 Side
Easy Guide System Mounting with 202 Perspective
Kit di montaggio

Kit di fissaggio staffa sul canale.

Kit di montaggio

  1. Staffa
  2. Clip
  3. Connettore
  4. Dado
  5. Vite M4 x 12
  6. Vite
  7. Rondella
  8. Rondella
Easy Guide System Mounting Kit (1)
Easy Guide System Mounting Kit (2)

Esempio d'ordine

Canale

Chiave d'ordine

TKEG

B

00

100

99

10

Informazione importante

Attenzione: non tutte le combinazioni sono realizzabili.
Tenere in considerazione le indicazioni per ogni singola variante di canale.

Staffa

Chiave d'ordine

TKEG

H202

20

Utilizzabili con

Cavi per posa mobile – TRAXLINE®

Affidabili, robusti con elevata disponibilità. Approfittate della nostra esperienza e della costante ottimizzazione, collaudata nei test e nella pratica. I conduttori TRAXLINE® sono anche sinonimo di competenza e di service on site in tutto il mondo.

vai a TRAXLINE®

Sistemi portacavi completi pronti per l'installazione – TOTALTRAX®

Dai cavi preassemblati ai sistemi complessi connettorizzati e pronti per essere installati, dal lotto 1 sino alla serie - in tutto il mondo sono migliaia i sistemi KABELSCHLEPP montati. I vantaggi dei sistemi TOTALTRAX® sono : un solo partner di riferimento, un unico numero d'ordine, consegna just in time presso la Vostra sede, tempi inattivi molto ridotti grazie al montaggio Plug & Play.

vai a TOTALTRAX®

Accessori

Scorrimento sicuro e ottimale per lunghe corse

Vai a Canaline
Vai e Canali di guida

Per l’alloggio ottimale dei conduttori nelle applicazioni dinamiche

vai a fermacavi

Service

Configuratore di Prodotto
Configuratore di Prodotto
Chiudi

Configuratore di Prodotto

  • Configurazione efficiente, rapida e completa – il risultato è il vostro prodotto individuale con un eccellete rapporto prezzo/performance
  • Configuratore di prodotto OnlineEngineer + modelli CAD adattati CADenas senza dover lasciare il portale
CADenas
CADenas
Chiudi

CADenas

  • Riducete i vostri tempi di progettazione
  • Accellerate i vostri processi costruttivi
  • Progettate con i dati originali direttamente dal produttore
  • Fornitura di Modelli 3D di componenti in una varietà di formati CAD
Glossario
Glossario
Chiudi

Glossario

Catene portacavi – Panoramica di tutte le abbreviazioni e pittogrammi

Informazioni Tecniche
Informazioni Tecniche
Chiudi

Informazioni Tecniche

Linee guida costruttive:

  • La scelta della catena portacavi
  • Linee guida per l'installazione di cavi e tubi
  • Varianti di installazione
Literature
Literature
Chiudi

Literature

Le più recenti informative di TSUBAKI KABELSCHLEPP :

Product filter
Product filter
Chiudi

Product filter

Our product filter supports you in finding the right cable carrier. Simply select your desired parameters and you will quickly get an overview of all suitable type series.

Salvo modifiche.
Contatto
Prego contattaci:
Vostro Contatto:
