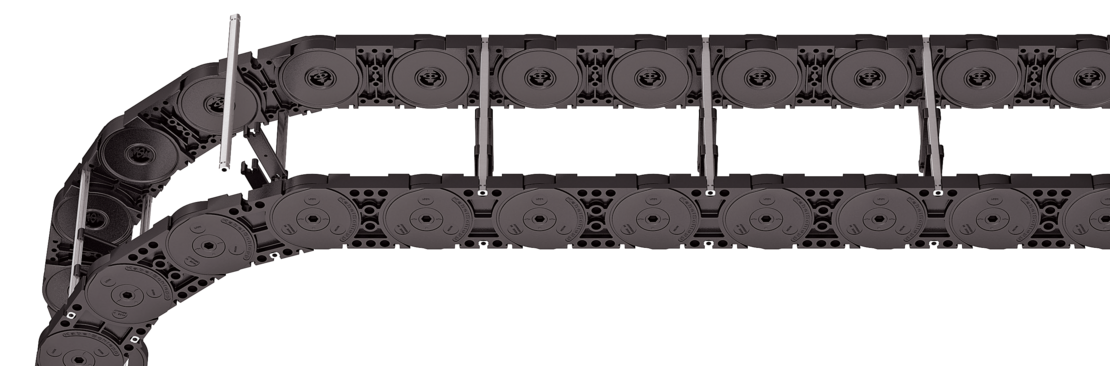

Montaggio traversini ogni 2 maglie, Standard, (HS: ogni due maglie)
Montaggio traversini su ogni maglia (VS: ogni maglia)
Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato.
Vi preghiamo di contattarci.
Per condizioni ambientali difficili, raccomandiamo l’uso di pattini di scorrimento OFFROAD con 80 % in più di volume antiusura.
t
[mm]
|
hi
[mm]
|
hG
[mm]
|
hG'
[mm]
|
hG' Offroad
[mm]
|
Bi
[mm]
* |
Bk
[mm]
|
BEF
[mm]
|
qk
[kg/m]
|
---|---|---|---|---|---|---|---|---|
125 | 72 | 96 | 99,5 | 103 | 75 – 400 | Bi + 45 | Bi + 45 | 4,10 – 4,97 |
KR
[mm]
| ||||||
---|---|---|---|---|---|---|
180 | 220 | 260 | 300 | 340 | 380 | 500 |
MC1250
400
RS
300
4250
HS

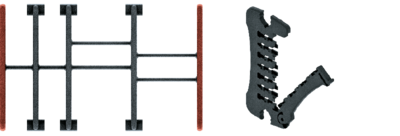

I separatori vengono montati standard ogni 2 maglie. I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno della sezione (Versione A).
Per applicazioni con accelerazioni trasversali e per applicazioni girate di 90°, i separatori possono essere fissati semplicemente mediante appositi distanziali, disponibili come accessori.
I distanziali vengono montati fra i separatori e sono disponibili in sezioni variabili con passo di 1 mm fra 3 – 50 mm (Versione B).
Vers. |
aT min
[mm]
|
ax min
[mm]
|
ac min
[mm]
|
nT min |
---|---|---|---|---|
A | 7,5 | 15 | 10 | 2 |
I separatori sono mobili all’interno della sezione.
Vers. |
aT min
[mm]
|
aT max
[mm]
|
ax min
[mm]
|
ac min
[mm]
|
nT min |
---|---|---|---|---|---|
A | 7,5 | 25 | 15 | 10 | 2 |
I separatori sono mobili all’interno della sezione.

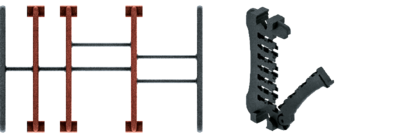

Il separatore Versione A viene generalmente utilizzato per la suddivisione in verticale del traversino nella catena portacavi. Il sistema di separatori completo rimane mobile all’interno della sezione.
Separatore apribile Versione A
Separatore apribile laterale
Vers. |
aT min
[mm]
|
ax min
[mm]
|
ac min
[mm]
|
nT min |
---|---|---|---|---|
A | 6/2* | 14 | 10 | 2 |
* Con separatore apribile laterale
I separatori sono fissi all’interno della suddivisione, il sistema di separatori completo è mobile all‘interno della sezione.
ax (Interasse separatori) [mm] | ||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ac (Larghezza nominale della camera interna) [mm] | ||||||||||||||||||||||||||||||||
14 10 | 16 12 | 19 15 | 23 19 | 24 20 | 28 24 | 29 25 | 32 28 | 33 29 | 34 30 | 38 34 | 39 35 | |||||||||||||||||||||
43 39 | 44 40 | 48 44 | 49 45 | 54 50 | 58 54 | 59 55 | 64 60 | 68 64 | 69 65 | 74 70 | 78 74 | |||||||||||||||||||||
79 75 | 80 76 | 84 80 | 88 84 | 89 85 | 94 90 | 96 92 | 99 95 | 112 108 |
Per l’impiego di divisori con ax > 49 mm deve essere previsto un sostegno supplementare
centrale.
TS3
A
3
K1
K4
34
38
VR1
VR3
Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [nT].
Indicare inoltre le camere [K] da sinistra verso destra e le distanze di montaggio [aT/ax].
In caso di suddivisioni orizzontali (TS1– TS3) indicare anche la variante di posizionamento [esempio VD23]
partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di
montaggio dei componenti.
I raccordi universali (UMB) sono in poliammide e possono essere montati dall’alto, dal basso, frontalmente o di lato.
Coppia di serraggio consigliata: 54 Nm per viti a testa cilindrica ISO 4762 - M10 - 8.8
F – Punto fisso
M – Punto mobile
U – Raccordo terminale universale
Raccordi terminali in poliammide, raccordi terminali in acciaio. Le varianti di montaggio al punto fisso e al punto mobile possono essere combinate e, a richiesta, modificate in seguito.
F – Punto fisso
M – Punto mobile
A – Fissaggio esterno (Standard)
I – Fissaggio interno
F – Fissaggio a flangia
I – Superficie di fissaggio interna
A – Superficie di fissaggio esterna
Poliam./acciaio
F
A
A
UMB
M
U
Poliam./acciaio
UMB
F
M
A
U
A
Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
