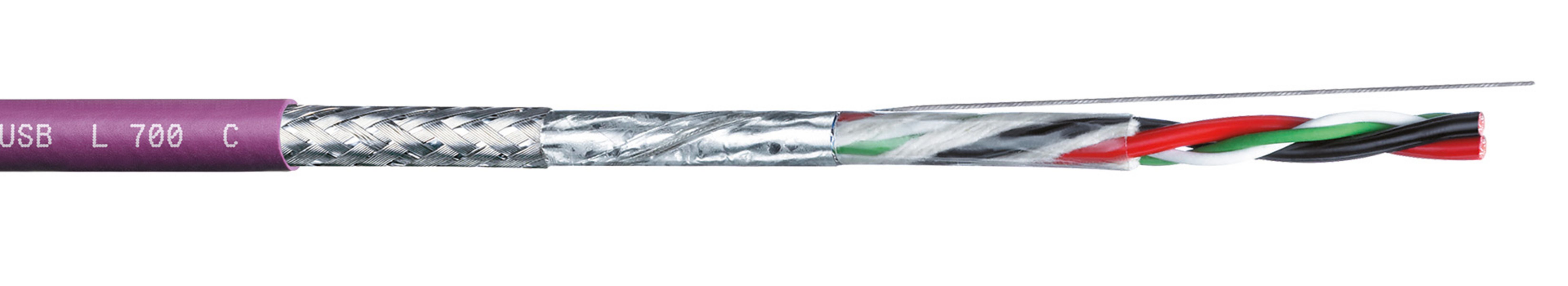

USB L 700 C

USB L 700 C

Všeobecné informácie

  • For USB 2.0 applications
  • Pair twisted cores reducing common mode intefereces
  • Overall-shield covers from electric or magnetic fields
  • Outer jacket pressure extruded and high abrasion resistant

Normy a predpisy

  • Odolný voči oleju
  • Odolný voči UV žiareniu
  • Odolný voči rope
  • Bez halogénov
  • Bez FCKW
  • REACH/ROHS II
  • Spomaľuje horenie
Delenie
7 Miliónycyklov pohybu!
Delenie
10 mpojazdná dráha!

Konštrukcia

Trieda vodivosti:
Class 6
Izolácia žíl:
PP/9Y
Farebné označenie žíl:
wt, gn, rd, bk
Vnútorný vodič:
PP/TPE
Tienenie:
Shielded
Farba plášťa:
Violet
Vonkajší plášť:
PUR

Technické údaje

Teplotný rozsah v pohybe:
-10 °C do 70 °C
Minimálny polomer v pohybe:
KRmin = 10 x ∅
Vmax samonosné prevedenie:
3.5 m/s
Vmax klzné prevedenie:
2 m/s
Amax samonosn= prevedenie:
10 m/s2
Amax klzné prevedenie:
10 m/s2
Izolačný odpor:
> 10 MΩ x km

Výber typu

Počet žíl x menovitý prierez
Číslo artikla
max. ∅ mm
Hmotnosť vodiča kg/m
Podiel medi kg/m
Technický list
(1x2xAWG 24+1x2xAWG 20) 45687 6,5 0,056 0,04 Ukázať

Ďalšie typy na požiadanie
