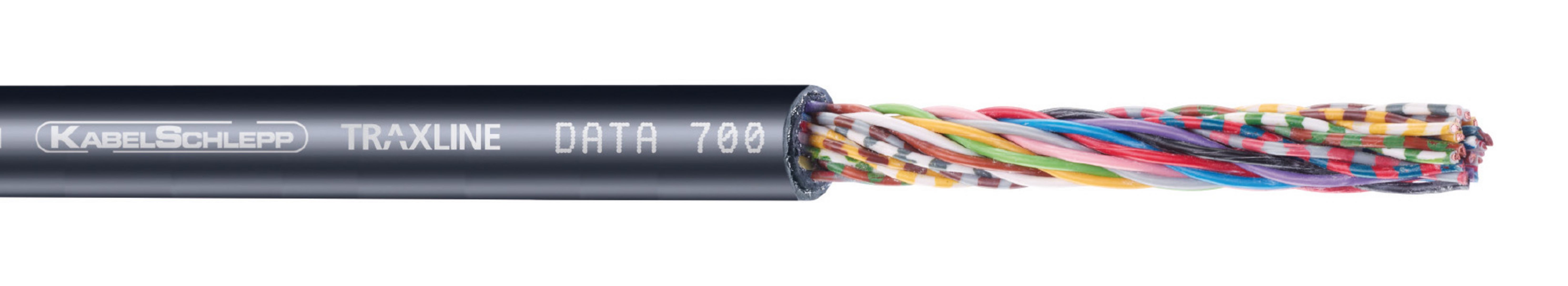

TRAXLINE® DATA 700

Unshielded continuous bending hi-flex PUR control cables

TRAXLINE® DATA 700

Všeobecné informácie

  • Communication between transmitter and receiver
  • Transmission of information
  • Outer jacket valley-sealed extruded and high abrasion resistant

Normy a predpisy

  • Odolný voči oleju
  • Odolný voči UV žiareniu
  • Odolný voči rope
  • Bez halogénov
  • Bez FCKW
  • REACH/ROHS II
  • Spomaľuje horenie
Delenie
7 Miliónycyklov pohybu!
Delenie
200 mpojazdná dráha!

Konštrukcia

Trieda vodivosti:
Class 6
Izolácia žíl:
PP/9Y
Farebné označenie žíl:
Color coded as per DIN 47100
Tienenie:
Unshielded
Farba plášťa:
Black
Vonkajší plášť:
PUR

Technické údaje

Teplotný rozsah v pohybe:
-35 °C do 90 °C
(-35 °C do 80 °C UL)
Minimálny polomer v pohybe:
KRmin = 7.5 x ∅
Vmax samonosné prevedenie:
20 m/s
Vmax klzné prevedenie:
5 m/s
Amax samonosn= prevedenie:
50 m/s2
Amax klzné prevedenie:
50 m/s2
Izolačný odpor:
> 30 MΩ x km
Menovité napätie:
podľa VDE 0.30/0.50 kV
podľa UL 0.3 kV

Výber typu

Počet žíl x menovitý prierez
Číslo artikla
max. ∅ mm
Hmotnosť vodiča kg/m
Podiel medi kg/m
Technický list
6x0.25² 45355 6,1 0,046 0,014 Ukázať
7x0.25² 45356 6,4 0,048 0,017 Ukázať
8x0.25² 45357 6,8 0,054 0,019 Ukázať
9x0.25² 45358 7,2 0,06 0,023 Ukázať
10x0.25² 45359 7,6 0,07 0,024 Ukázať
12x0.25² 45360 8,4 0,084 0,029 Ukázať
15x0.25² 45361 9,1 0,098 0,039 Ukázať
3x0.34² 45372 5,3 0,034 0,01 Ukázať
4x0.34² 45373 5,6 0,039 0,014 Ukázať
5x0.34² 45374 6 0,046 0,017 Ukázať
7x0.34² 45376 6,9 0,062 0,024 Ukázať
8x0.34² 45377 7,4 0,07 0,027 Ukázať
12x0.34² 45380 9,1 0,103 0,041 Ukázať
15x0.34² 45382 9,9 0,122 0,053 Ukázať

Ďalšie typy na požiadanie
