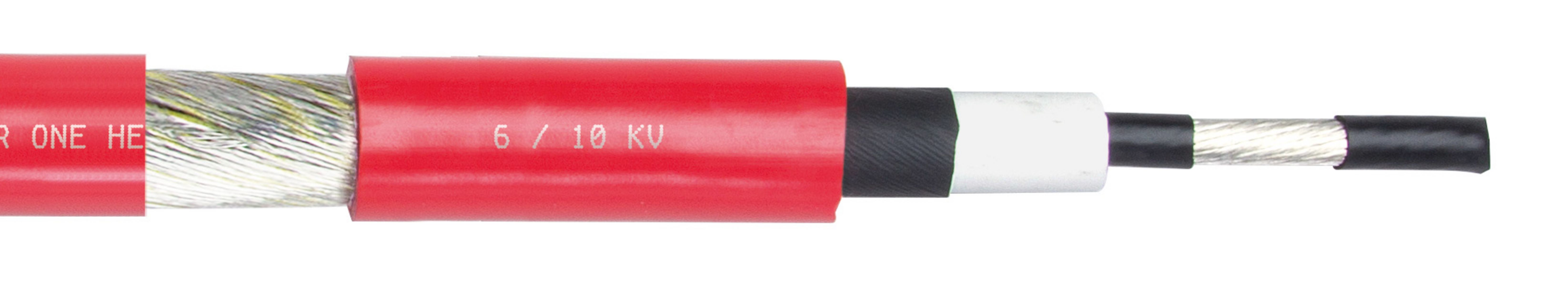

TRAXLINE® POWER ONE HEAVY DUTY 6/10 kV

Shielded continuous bending hi-flex PUR high performance cables

TRAXLINE® POWER ONE HEAVY DUTY   6/10 kV

Všeobecné informácie

  • Power supply for big electrical applications and drives
  • Transmission of very large electrical currents
  • Twisted shield to prevent leak out of electric or magnetic fields
  • For small bending radii and very long travel distance
  • Side pressure strength, tear propagation strength and cut resistant
  • Outer jacket pressure extruded and high abrasion resistant

Normy a predpisy

  • Odolný voči oleju
  • Odolný voči UV žiareniu
  • Odolný voči rope
  • Bez halogénov
  • Bez FCKW
  • REACH/ROHS II
  • Spomaľuje horenie
Delenie
1 Miliónycyklov pohybu!
Delenie
1000 mpojazdná dráha!

Konštrukcia

Trieda vodivosti:
Class 6
Izolácia žíl:
EPR
Farebné označenie žíl:
Black
Vnútorný vodič:
Inner conductor
Vnútorný vodič:
TPE
Tienenie:
Shielded
Farba plášťa:
Red
Vonkajší plášť:
PUR

Technické údaje

Teplotný rozsah v pohybe:
-35 °C do 80 °C
Minimálny polomer v pohybe:
KRmin = 7.5 x ∅
Vmax samonosné prevedenie:
10 m/s
Vmax klzné prevedenie:
6 m/s
Amax samonosn= prevedenie:
50 m/s2
Amax klzné prevedenie:
20 m/s2
Izolačný odpor:
> 20 MΩ x km
Menovité napätie:
podľa VDE 6/10 kV

Výber typu

Počet žíl x menovitý prierez
Číslo artikla
max. ∅ mm
Hmotnosť vodiča kg/m
Podiel medi kg/m
Technický list
(1 x 185²/25²) 49816 40,2 2,984 2,542 Ukázať
(1 x 10²/10²) 49817 21,5 0,571 0,219 Ukázať
(1 x 16²/16²) 49818 22,9 0,712 0,369 Ukázať
(1 x 25²/16²) 49819 24,6 0,826 0,458 Ukázať
(1 x 35²/16²) 49820 26,2 0,962 0,572 Ukázať
(1 x 50²/16²) 49821 28,1 1,218 0,722 Ukázať
(1 x 70²/16²) 49822 30,3 1,414 0,921 Ukázať
(1 x 95²/16²) 49823 32,6 1,723 1,165 Ukázať
(1 x 120²/25²) 49824 35,5 1,996 1,55 Ukázať
(1 x 150²/25²) 49825 37,6 2,407 1,847 Ukázať
(1 x 240²/25²) 49827 43,4 3,662 3,149 Ukázať
(1 x 300²/35²) 49828 46,7 4,423 3,463 Ukázať
(1 x 400²/35²) 49829 53,2 6,167 4,362 Ukázať

Ďalšie typy na požiadanie
