ET0250

Delenie
Delenie
25 mm
Svetlá výška
Svetlá výška
16,5 mm
Svetlá šírka
Svetlé šírky
30 – 50 mm
Polomer ohybu
Polomery ohybu
28 – 100 mm

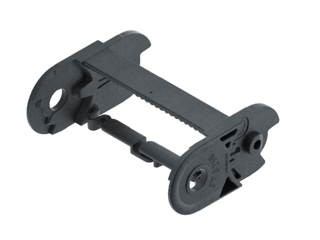

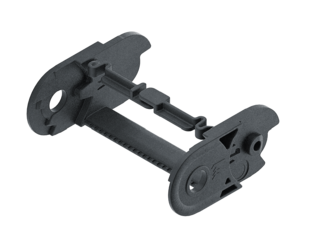

Typy priečok

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
28
7910413865
38
9912416975
45
11313819182
60
14316823897
75
173198286112
100
223248364137

Load diagram for unsupported length depending on the additional load.

Intrinsic cable carrier weight qk = 0.36 kg/m with Bi 50 mm. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 10 m/s
Vysoké zrýchlenie
Zrýchlenie
do 50 m/s2
Samonosná dĺžka
Oijazd
do 1,6 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 4 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 3 m/s
Vysoké zrýchlenie
Zrýchlenie
do 30 m/s2
Klzná dĺžka
Oijazd
do 60 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 4 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

Only design 030 can be used for a gliding arrangement.
