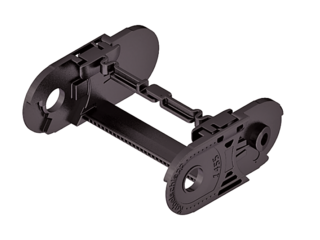

Frame with lamellae in the outer radius

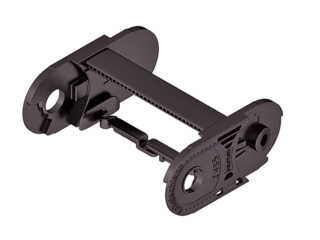

Frame with lamellae in the inner radius
KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
52 | 140 | 165 | 255 | 116 |
65 | 166 | 191 | 296 | 129 |
95 | 226 | 251 | 390 | 159 |
125 | 286 | 211 | 484 | 189 |
150 | 336 | 361 | 563 | 214 |
180 | 396 | 421 | 657 | 244 |
200 | 436 | 461 | 720 | 264 |
Load diagram for unsupported length depending on the additional load.
Intrinsic cable carrier weight qk = 0.75 kg/m with Bi 38 mm. For other inner widths, the maximum additional load changes.
