MONO 0202

Delenie
Delenie
20 mm
Svetlá výška
Svetlá výška
11 mm
Svetlá šírka
Svetlé šírky
6 – 20 mm
Polomer ohybu
Polomery ohybu
18 – 50 mm

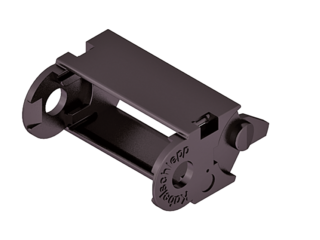

Typy priečok

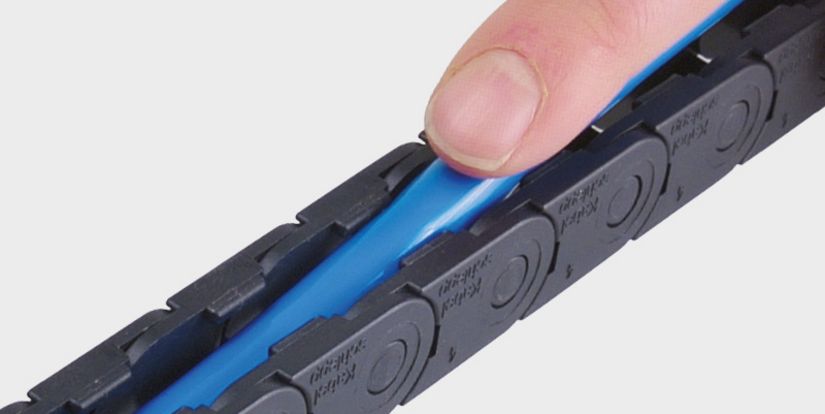

Fast cable laying – 0202 slotted version
The slotted variant of the MONO 0202 allows fast and easy pressing in of cables without opening the cable carrier. That saves time and therefore money. It is particularly suitable for cables with pre-assembled connectors. Please contact us!

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
18
51619745,5
28
718112855,5
50
11512519877,5

Load diagram for unsupported length depending on the additional load.

Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.

Intrinsic cable carrier weight qk = 0.18 kg/m with Bi 10 mm. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 10 m/s
Vysoké zrýchlenie
Zrýchlenie
do 50 m/s2
Samonosná dĺžka
Oijazd
do 1,95 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 1,25 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 3 m/s
Vysoké zrýchlenie
Zrýchlenie
do 30 m/s2
Klzná dĺžka
Oijazd
do 70 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 1,25 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií
