Vlastnosti

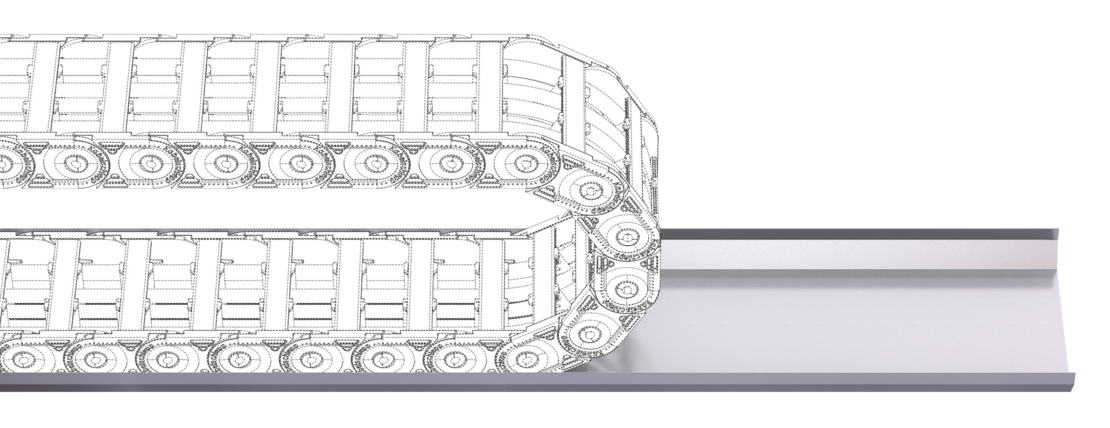

  • Steel profile, folded on both sides.
  • Zinc plated sheet steel or stainless steel.
  • Available for all cable carrier types.
  • Standard lengths 2000 / 3000 mm, special lengths in 1 mm sections.
Deliace priečky v každom druhom článku

Zinc plated sheet steel / stainless steel

Deliace priečky v každom článku

Standard lengths 2000 / 3000 mm
Special lengths on request

One part – closed
Calculating the support tray length
Support tray length LA: LA = LS/2 + UB + l1
(for standard connection)
Dôležité informácie

With upstream strain relief on the fixed point, the support trays have to be made accordingly longer.

Dôležité informácie

The use of a one part support tray depends on the the cable carrier. Please contact us.

Dimensions

One part – closed (standard)
Support trays Dimensions One part closed Front
Support trays Dimensions One part closed Side
Dôležité informácie

The use of a two part support tray strongly depends on the inner width used in the cable carrier. For small inner widths, we recommend using one part support trays. Please contact us.

Dôležité informácie

For smaller types, we recommend aluminum guide channels for placing the cable carrier. Please contact us.

Dôležité informácie

We will also be happy to manufacture support trays for types 2500 to 9000. Please contact us.

UNIFLEX Advanced series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
UA1455
Bi + 16 Bk + 6 25 Bk + 21 20 1,5
UA1555
Bi + 18 Bk + 6 30 Bk + 21 20 1,5
UA1665
Bi + 22 Bk + 15 40 Bk + 40 30 2

TKP35 series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
TKP35
Bi + 12 Bk + 6 25 Bk + 21 20 1,5

EasyTrax® series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
ET1455
Bi + 16 Bk + 6 25 Bk + 21 20 1,5

K series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
K0650
Bi + 28 Bk + 15 40 Bk + 40 30 2
K0900
Bi + 31 Bk + 15 55 Bk + 40 30 2

MASTER series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
H33
Bi + 22 Bk + 15 25 Bk + 40 30 2
H46
Bi + 26 Bk + 15 25 Bk + 40 30 2
L60
Bi + 28 Bk + 15 40 Bk + 40 30 2
L80
Bi + 32 Bk + 15 40 Bk + 40 30 2

M series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
M0475
Bi + 17 Bk + 6 30 Bk + 21 20 1,5
M0650
Bi + 34 Bk + 15 40 Bk + 40 30 2
M0950
Bi + 39 Bk + 15 55 Bk + 40 30 2
M1250
Bi + 45 Bk + 20 60 Bk + 60 50 3
M1300
Bi + 50 Bk + 20 55 Bk + 60 50 3

TKHD series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
TKHD90
Bi + 70 Bk + 20 70 Bk + 60 50 3

XL series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
XL1650
Bi + 68 Bk + 20 70 Bk + 60 50 3

QUANTUM® series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
Q040
Bi + 40 Bk + 6 30 Bk + 21 20 1,5
Q060
Bi + 52 Bk + 15 40 Bk + 40 30 2
Q080
Bi + 72 Bk + 15 55 Bk + 40 30 2
Q100
Bi + 82 Bk + 20 60 Bk + 60 50 3

TKR series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
TKR0200
Bi + 16 Bk + 6 25 Bk + 21 20 1,5
TKR0260
Bi + 26 Bk + 15 40 Bk + 40 30 2
TKR0280
Bi + 30 Bk + 15 40 Bk + 40 30 2

TKA series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
TKA38
Bi + 16 Bk + 6 25 Bk + 21 20 1,5
TKA45
Bi + 16 Bk + 6 25 Bk + 21 20 1,5
TKA55
Bi + 21 Bk + 15 40 Bk + 40 30 2

LS/LSX series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
LS/LSX1050
Bi + 16/18 Bk + 15 55 Bk + 40 30 2

S/SX series

Bk
[mm]
b1
[mm]
b4
[mm]
BA
[mm]
hA
[mm]
s
[mm]
S/SX0650
Bi + 15/17 Bk + 15 40 Bk + 40 30 2
S/SX0950
Bi + 19/21 Bk + 15 55 Bk + 40 30 2
S/SX1250
Bi + 24/26 Bk + 20 60 Bk + 60 50 3
S/SX1800
Bi + 29/32 Bk + 20 70 Bk + 60 50 3
Dôležité informácie

The use of a two part support tray strongly depends on the inner width used in the cable carrier. For small inner widths, we recommend using one part support trays. Please contact us.

Dôležité informácie

For smaller types, we recommend aluminum guide channels for placing the cable carrier. Please contact us.

Dôležité informácie

We will also be happy to manufacture support trays for types 2500 to 9000. Please contact us.

Order

To order the support tray, we need the following information:

  • Number of support trays
  • Material
  • Version of support tray (one part/two parts)
  • Part length
  • Total length of support tray
  • Cable carrier type
  • Height of support tray hA
  • Inner width of support tray b1
