hore Arrow Up

M0650

Delenie
Delenie
65 mm
Svetlá výška
Svetlé výšky
36 – 42 mm
Svetlá šírka
Svetlé šírky
50 – 600 mm
Polomer ohybu
Polomery ohybu
75 – 350 mm

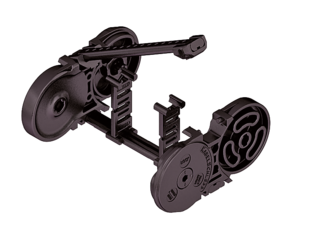

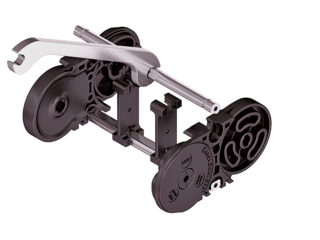

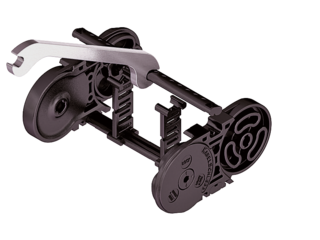

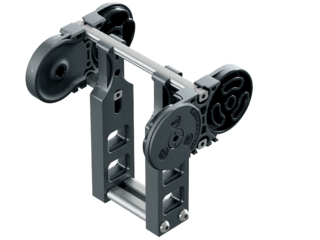

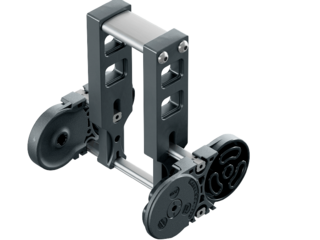

Typy priečok

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
75
207242366169
95
247282429189
115
287322492209
145
347382586239
175
407442680269
220
497532822314
260
577612948354
275
607642994369
300
6576921073394
350
7577921230444

Load diagram for unsupported length depending on the additional load.

Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.

Intrinsic cable carrier weight qk = 2.4 kg/m. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 10 m/s
Vysoké zrýchlenie
Zrýchlenie
do 40 m/s2
Samonosná dĺžka
Oijazd
do 4,8 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 25 kg/m
Samonosné usporiadanie

Klzné usporiadanie

GO module with chain links optimized for gliding

Klzné usporiadanie
KR
[mm]
H
[mm]
GO-Modul RKR
[mm]
LB
[mm]
UB
[mm]
95171 300 1180560
115171 300 1310605
145171 300 1440640
175171 300 1635705
220171 300 1950810
260171 300 2275926
275171 300 2405973
300171 300 25351014
350171 300 29251152
Vysoká rýchlosť
Rýchlosť
do 8 m/s
Vysoké zrýchlenie
Zrýchlenie
do 20 m/s2
Klzná dĺžka
Oijazd
do 220 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 25 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

The GO module mounted on the driver is a defined sequence of 5 different KR/RKR link plates.

Glide shoes have to be used for gliding applications.
