KABELSCHLEPP

S/SX0650

Delenie
Delenie
65 mm
Svetlá výška
Svetlé výšky
24 – 34 mm
Svetlá šírka
Šírky nosičov
70 – 500 mm
Polomer ohybu
Polomery ohybu
75 – 400 mm
Všetky piktogramy

Typy priečok

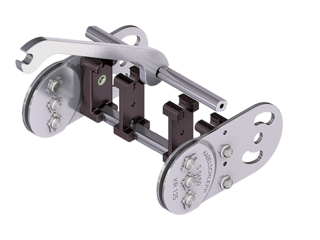

S/SX0650 RS 1

Standard frame narrow “The standard”

  • Aluminum profile bars for light to medium loads.
  • Outside: release by turning by 90°.
  • Inside: Threaded joints easy to release.
viac detailov

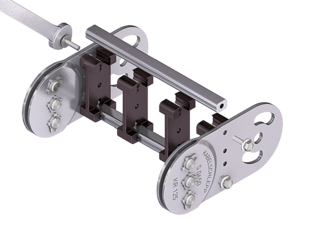

S/SX0650 RS 2

Frame stay narrow, threaded joint

  • Aluminum profile bars for light to medium loads. Simple threaded joint.
  • Outside/inside: Threaded joints easy to release.
viac detailov

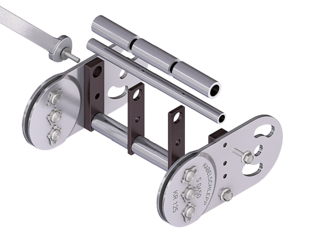

S/SX0650 RR

Frame stay, tube version

  • Steel rolling stays with gentle cable support and steel dividers. Ideal for using media hoses with soft sheathing.
  • Inside/outside: Screw connection detachable.
viac detailov

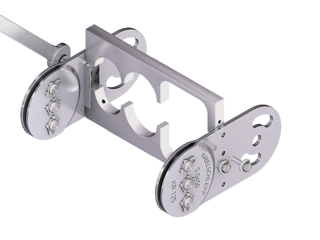

S/SX0650 LG

Frame stay, split

  • Optimum cable routing in the neutral bending line. Split version for easy cable routing. Stays also available unsplit.
  • Inside/outside: Threaded joint easy to release.
viac detailov

Ďalšie typy priečok

Viac informácií Vám poskytne naša technická podpora: info@kabelschlepp.sk
S/SX0650 RMA

Aluminum stay RMA
For guiding very large cable diameters

S/SX tubes

S/SX tubes
Also available as covered variants with cover system or steel band cover.

more details ...

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]		LB
[mm]		UB
[mm]
75
225496230
95
265558250
115
305621270
125
325653280
135
345684290
145
365716300
155
385747310
175
425810330
200
475888355
250
5751045405
300
6751202455
400
8751516555
Installation height Hz: H + 10 mm/m

Load diagram for unsupported length depending on the additional load.

Intrinsic cable carrier weight qk = 4.5 kg/m. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 2,5 m/s
Vysoké zrýchlenie
Zrýchlenie
do 5 m/s2
Samonosná dĺžka
Oijazd
do 5,8 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 30 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 1 m/s
Vysoké zrýchlenie
Zrýchlenie
do 2 m/s2
Klzná dĺžka
Oijazd
Na požiadanie
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 30 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

Glide shoes must be used for gliding applications.
