S/SX0950

Delenie
Delenie
95 mm
Svetlá výška
Svetlé výšky
34 – 50 mm
Svetlá šírka
Šírky nosičov
125 – 600 mm
Polomer ohybu
Polomery ohybu
125 – 600 mm
Všetky piktogramy

Typy priečok

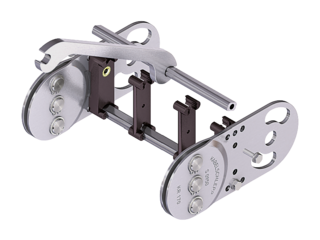

S/SX0950 RS 1

Frame stay narrow “The standard”

  • Aluminum profile bars for light to medium loads.
  • Outside: release by turning by 90°.
  • Inside: Threaded joints easy to release.
viac detailov

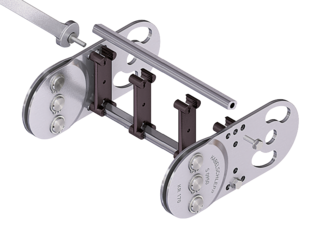

S/SX0950 RS 2

Frame stay narrow, bolted

  • Aluminum profile bars for light to medium loads. Simple threaded joint.
  • Outside/inside: Threaded joints easy to release.
viac detailov

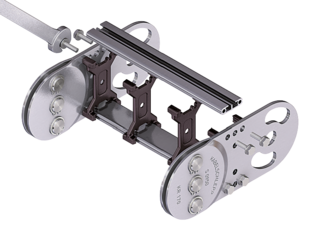

S/SX0950 RM

Frame stay, solid

  • Aluminum profile bars for heavy loads and maximum cable carrier widths. Double threaded joint on both sides “Heavy Duty”.
  • Inside/outside: Threaded joints easy to release.
viac detailov

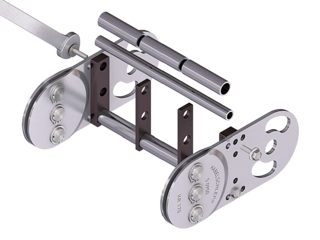

S/SX0950 RR

Frame stay, tube version

  • Steel rolling stays with gentle cable support and steel dividers. Ideal for using media hoses with soft sheathing.
  • Inside/outside: Screw connection detachable.
viac detailov

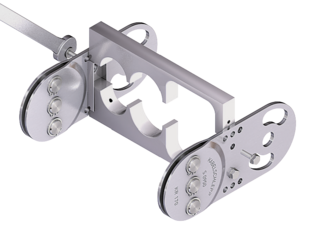

S/SX0950 LG

Frame stay, split

  • Optimum cable routing in the neutral bending line. Split version for easy cable routing. Stays also available unsplit.
  • Inside/outside: Threaded joint easy to release.
viac detailov

Ďalšie typy priečok

Viac informácií Vám poskytne naša technická podpora: info@kabelschlepp.sk

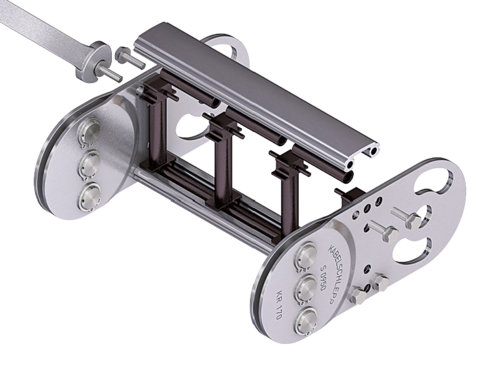

S/SX0950 RMR

Aluminum stay RMR
Gentle cable guiding with rollers.

S/SX tubes

S/SX tubes
Also available as covered variants with cover system or steel band cover.

more details ...

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]		LB
[mm]		UB
[mm]
125
352773350
140
382820365
170
442914395
200
5021008425
260
6221197485
290
6821291515
320
7421385545
350
8021480575
410
9221668635
600
13022264825
Installation height Hz: H + 10 mm/m

Load diagram for unsupported length depending on the additional load.

Intrinsic cable carrier weight qk = 7.6 kg/m. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 2,5 m/s
Vysoké zrýchlenie
Zrýchlenie
do 5 m/s2
Samonosná dĺžka
Oijazd
do 8,8 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 45 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 1 m/s
Vysoké zrýchlenie
Zrýchlenie
do 2 m/s2
Klzná dĺžka
Oijazd
Na požiadanie
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 45 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

Glide shoes must be used for gliding applications.

Downloads
