KABELSCHLEPP

S/SX1800

Delenie
Delenie
180 mm
Svetlá výška
Svetlé výšky
86 – 110 mm
Svetlá šírka
Šírky nosičov
180 – 1000 mm
Polomer ohybu
Polomery ohybu
265 – 1300 mm
Všetky piktogramy

Special designs

S/SX1802 – with closed stroke system and straight link plates
  • Closed stroke system protected between link plates mounted on both sides.
  • Symmetrical side band design.
  • Long service life even under the toughest conditions, e.g. large amounts of foundry sand, emery or scale thanks to optimized cable carrier geometry.
S/SX1802 Special design

S/SX1802 B – with internal stroke system and straight link plates
  • Open stroke system.
  • Link plates of the side bands are mounted offset.
  • Long service life even under the toughest conditions, e.g. large amounts of foundry sand, emery or scale thanks to optimized cable carrier geometry.
  • The optimized, “self-cleaning” geometry prevents blocking of the stops through dirt.
  • Version with bolted side bands.
S/SX1802 B Special design

Typy priečok

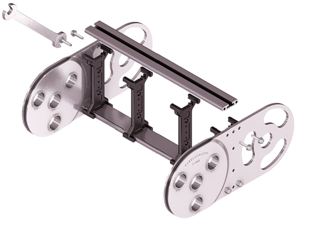

S/SX1800 RM

Frame stay, solid

  • Aluminum profile bars for heavy loads and maximum cable carrier widths. Double threaded joint on both sides “Heavy Duty”.
  • Inside/outside: Threaded joints easy to release.
viac detailov

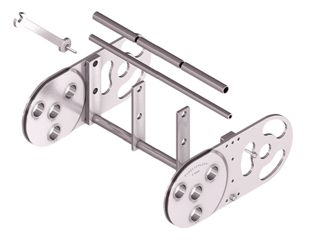

S/SX1800 RR

Frame stay, tube version

  • Steel rolling stays with gentle cable support and steel dividers. Ideal for using media hoses with soft sheathing.
  • Inside/outside: Screw connection detachable.
viac detailov

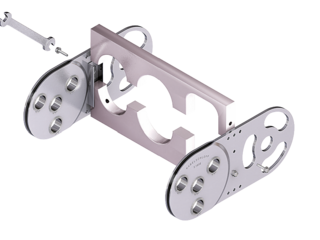

S/SX1800 LG

Frame stay, split

  • Optimum cable routing in the neutral bending line. Split version for easy cable routing. Stays also available unsplit.
  • Inside/outside: Threaded joint easy to release.
viac detailov

Ďalšie typy priečok

Viac informácií Vám poskytne naša technická podpora: info@kabelschlepp.sk
S/SX tubes

S/SX tubes
Also available as covered variants with cover system or steel band cover.

more details ...

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]		LB
[mm]		UB
[mm]
265
7401552695
320
8501725750
375
9601898805
435
10802087865
490
11902259920
605
142026201035
720
165029821150
890
199035161320
1175
256044111605
1300
281048041730
Installation height Hz: H + 10 mm/m

Load diagram for unsupported length depending on the additional load.

Intrinsic cable carrier weight qk = 26 kg/m. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 2 m/s
Vysoké zrýchlenie
Zrýchlenie
do 3 m/s2
Samonosná dĺžka
Oijazd
do 17,8 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 60 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 0,8 m/s
Vysoké zrýchlenie
Zrýchlenie
do 2 m/s2
Klzná dĺžka
Oijazd
Na požiadanie
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 60 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

Glide shoes must be used for gliding applications.
