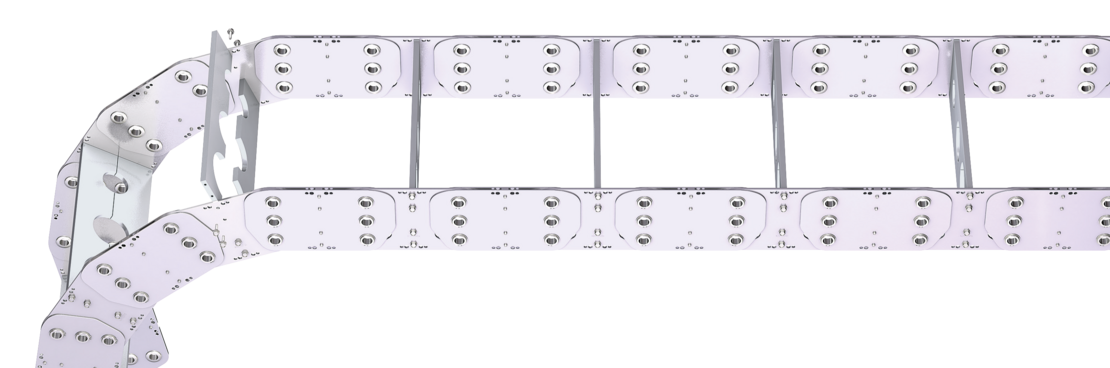

S/SX3200 LG

Aluminum stay LG – hole stay, split version

Vlastnosti

Optimum cable routing in the neutral bending line. Split version for easy cable routing.
Available customized in 1 mm grid.
Inside/outside: Threaded joint easy to release.

Stay arrangement on every 2^nd chain link, standard (HS: half-stayed)

Stay arrangement on each chain link (VS: fully-stayed)

B_k von 250 – 1500 mm v 1 mm mriežka

Všetky piktogramy

Rozmery

The maximum cable diameter strongly depends on the bending radius and the desired cable type. Please contact us.

Calculating the cable carrier length

Cable carrier length L_K: L_K≈ L_S/2 + L_B

Cable carrier length L_k rounded to pitch t for odd number of chain links

Calculating the stay width

Stay width B_St: ∑D + ∑c + 2 a₀

t [mm]	D_max [mm]	D_min [mm]	h_G [mm]	B_i [mm]	B_St [mm] ^*	B_k [mm]	c_min [mm]	a_{0 min} [mm]	q_k 50 % ^** [kg/m]
320	220	12	300	166 – 1416	210 – 1460	B_St + 40	4	22	57,48 – 72,66

^* v m šírky ^** Podiel dier v dierovom mostíku ca. 50 %

KR [mm]
470	670	870	1075	1275	1480	1785

Príklad objednania

SX3200

Typový rad

776

B_St [mm]

Konštrukcia mostíka

1075

KR [mm]

ER 1

Materiál

9280

L_k [mm]

Usporiadanie mostíka

Pripojovacie prvky

End connectors – steel

End connectors made of steel. The connection variants on the fixed point and on the driver can be combined and, if required, changed afterwards.

Bod pripojenia

F – fixed point
M – driver

Spôsob pripojenia

A – threaded joint outside (standard)
I – threaded joint inside

Príklad objednania

Steel

pripojeniesprvok

pripojeniebod

Spôsob pripojenia

pripojeniesprvok

Steel

pripojeniebod

Spôsob pripojenia

We recommend the use of strain reliefs at the driver and fixed point.
