TKA30.080

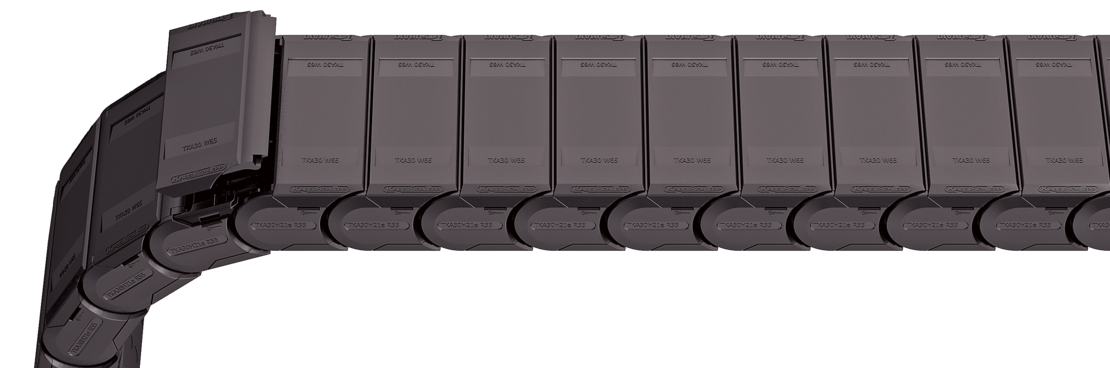

Stay variant 080 – covered on both sides with outside detachable cover

Vlastnosti

Plastic cover for rough environmental conditions with dirt, chips or spray water.
Fully detachable on one side in any position.
Outside: very quick release.

Stay arrangement on each chain link (VS: fully-stayed)

B_i von 15 – 65 mm

Všetky piktogramy

Rozmery

The maximum cable diameter strongly depends on the bending radius and the desired cable type. Please contact us.

Calculating the cable carrier length

Cable carrier length L_K: L_K≈ L_S/2 + L_B

Cable carrier length L_k rounded to pitch t

t [mm]	h_i [mm]	h_G [mm]	B_k [mm]	q_k [kg/m]
30,5	20,5	28,5	B_i + 13	0,48 – 0,76

B_i [mm]
15	20	25	38	50	65

KR [mm]
55	75	95	125	145	180

Príklad objednania

TKA30

Typový rad

080

Konštrukcia mostíka

B_i [mm]

125

KR [mm]

915

L_k [mm]

Usporiadanie mostíka

Pri posuvnom prevedení využite našu technickú podporu: info@kabelschlepp.sk

Vnútorné rozdelenie

Systémy oddeľovacích mriežok

The divider system is mounted on every 2^nd chain link as a standard. As a standard, dividers or the complete divider system (dividers with height separations) are movable in the cross section (Version A).

The dividers are easily attached to the stay for applications with transverse accelerations and for applications laying on the side by simply turning them.
The locking cams click into place in the locking grids in the covers (Version B).

Divider system TS0

without height separation

Verzia	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Mriežka} [mm]	n_{T min}
A	3,5	7	5	–	–
B	A	8	6	2	–

B_i [mm]

a_{T min} [mm]

7,5

8,5

Divider system TS1

with continuous height separation

Verzia	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Mriežka} [mm]	n_{T min}
A	3,5	7	5	–	2
B	A	8	6	2	2

B_i [mm]

a_{T min} [mm]

7,5

8,5

Príklad objednania

TS1

Systém mriežok

Verzia

n_T

VD0

VD1

výškové rozdelenie

Please state the designation of the divider system (TS0, TS1 …), version and number of dividers per cross section [n_T].

If using divider systems with height separation (TS1), please also state the positions [e.g. VD1] viewed from the left driver belt. You are welcome to add a sketch to your order.

Pripojovacie prvky

Universal end connectors UMB – plastic (standard)

The universal end connectors (UMB) are made from plastic and can be mounted from the top, from the bottom, or face on.

Recommended tightening torque: 3 Nm for cheese-head screws ISO 4762 - M4 x 12

The end connectors are also available as an option without cover sheets. Please state when ordering.

TKA30 Universal-Anschlusselemente UMB – Kunststoff (Standard)

Bod pripojenia

F – fixed point
M – driver

Spôsob pripojenia

U – universal end connector

Príklad objednania

UMB

pripojeniesprvok

pripojeniebod

Spôsob pripojenia

pripojeniesprvok

UMB

pripojeniebod

Spôsob pripojenia

We recommend the use of strain reliefs at the driver and fixed point.
