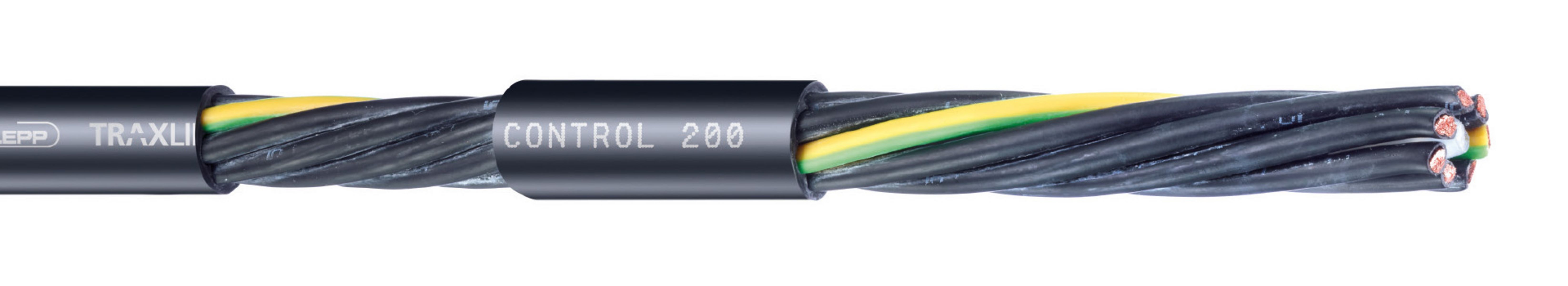

TRAXLINE® CONTROL 200

Unshielded continuous bending hi-flex PVC control cables

Všeobecné informácie

Communication between transmitter and receiver
Logical state of 0 and 1 control
Signal for turning on and off/start and stop
Outer jacket valley-sealed extruded and high abrasion resistant

Normy a predpisy

Odolný voči oleju
Odolný voči UV žiareniu
Odolný voči ozónu
Bez silikónov
Bez FCKW
REACH/ROHS II
Spomaľuje horenie

Až 2 Miliónycyklov pohybu!

Až25 mpojazdná dráha!

Konštrukcia

Trieda vodivosti:

Class 5

Izolácia žíl:

PP/9Y

Farebné označenie žíl:

Black, coded with white numbers, 1 x ye/gn

Tienenie:

Unshielded

Farba plášťa:

Black

Vonkajší plášť:

PVC

Technické údaje

Teplotný rozsah v pohybe:

-5 °C do 80 °C
(-5 °C do 80 °C UL)

Minimálny polomer v pohybe:

KR_min = 10 x ∅

V_max samonosné prevedenie:

3.5 m/s

V_max klzné prevedenie:

2 m/s

A_max samonosn= prevedenie:

10 m/s²

A_max klzné prevedenie:

10 m/s²

Izolačný odpor:

> 30 MΩ x km

Menovité napätie:

podľa VDE 0.30/0.50 kV
podľa UL 0.3 kV

Výber typu

Počet žíl x menovitý prierez	Číslo artikla	max. ∅ mm	Hmotnosť vodiča kg/m	Podiel medi kg/m	Technický list
3G0.5²	47352	4,7	0,031	0,014	Ukázať
4G0.5²	47353	5,1	0,037	0,019	Ukázať
5G0.5²	47354	5,5	0,045	0,024	Ukázať
7G0.5²	47356	6,5	0,062	0,034	Ukázať
12G0.5²	47360	7,6	0,09	0,058	Ukázať
18G0.5²	47364	9	0,131	0,086	Ukázať
25G0.5²	47367	11,4	0,195	0,12	Ukázať
3G0.75²	47372	5,5	0,043	0,022	Ukázať
4G0.75²	47373	6,1	0,055	0,029	Ukázať
5G0.75²	47374	6,6	0,066	0,036	Ukázať
7G0.75²	47376	7,7	0,088	0,05	Ukázať
12G0.75²	47380	9,3	0,134	0,086	Ukázať
18G0.75²	47384	11,2	0,197	0,13	Ukázať
25G0.75²	47387	13,9	0,29	0,18	Ukázať
3G1²	47392	6	0,054	0,029	Ukázať
4G1²	47393	6,5	0,067	0,038	Ukázať
5G1²	47394	7	0,079	0,048	Ukázať
7G1²	47396	8,3	0,109	0,067	Ukázať
12G1²	47400	10,2	0,168	0,115	Ukázať
18G1²	47404	12,2	0,243	0,173	Ukázať
25G1²	47407	15,1	0,363	0,24	Ukázať
3G1.5²	47412	6,6	0,071	0,043	Ukázať
4G1.5²	47413	7,1	0,087	0,058	Ukázať
5G1.5²	47414	7,7	0,105	0,072	Ukázať
7G1.5²	47416	9,2	0,144	0,101	Ukázať
12G1.5²	47420	11,5	0,23	0,173	Ukázať
18G1.5²	47424	13,4	0,33	0,259	Ukázať
25G1.5²	47427	16,8	0,491	0,36	Ukázať
4G2.5²	47433	8,9	0,141	0,096	Ukázať

Ďalšie typy na požiadanie
