K0650

Delenie
Delenie
65 mm
Svetlá výška
Svetlé výšky
34 – 42 mm
Svetlá šírka
Svetlé šírky
68 – 600 mm
Polomer ohybu
Polomery ohybu
75 – 300 mm

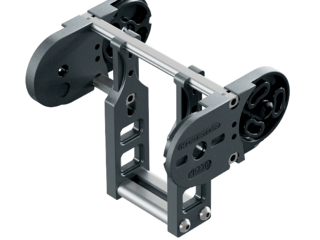

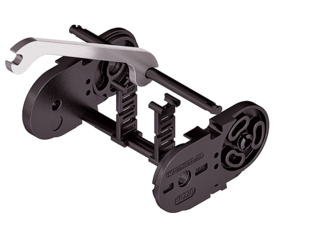

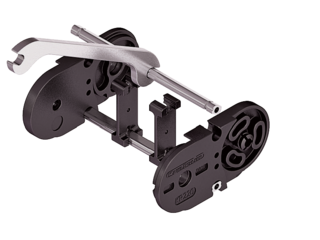

Typy priečok

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
75
205245366168
115
285325492208
145
345385586238
175
405445680268
220
495535822313
300
6556951073393

Load diagram for unsupported length depending on the additional load.

Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.

Intrinsic cable carrier weight qk = 2.5 kg/m. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 8 m/s
Vysoké zrýchlenie
Zrýchlenie
do 40 m/s2
Samonosná dĺžka
Oijazd
do 4,8 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 20 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 2 m/s
Vysoké zrýchlenie
Zrýchlenie
do 3 m/s2
Klzná dĺžka
Oijazd
do 220 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 20 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií

If the cable carrier is positioned so it is rotated by 90° (gliding on the outside of the side band), slide discs snapped onto the side optimize the friction and wear situation.
