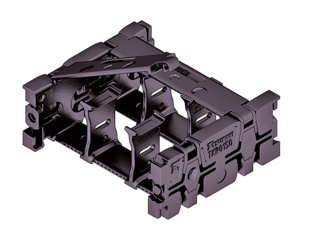

TKR0150

Delenie
Delenie
15 mm
Svetlá výška
Svetlá výška
22 mm
Svetlá šírka
Svetlé šírky
20 – 60 mm
Polomer ohybu
Polomery ohybu
40 – 75 mm

Typy priečok

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
LB
[mm]
UB
[mm]
40
12015670
50
14018780
75
190266105

Load diagram for unsupported length depending on the additional load.

Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.

Intrinsic cable carrier weight qk = 0.3 kg/m at Bi 20 mm. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 5 m/s
Vysoké zrýchlenie
Zrýchlenie
do 200 m/s2
Samonosná dĺžka
Oijazd
do 1,75 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 2 kg/m

* For values > 20 m/s2, please contact us, we are happy to advise you!
