TKA38

Delenie
Delenie
38,5 mm
Svetlá výška
Svetlá výška
26 mm
Svetlá šírka
Svetlé šírky
25 – 130 mm
Polomer ohybu
Polomery ohybu
70 – 230 mm

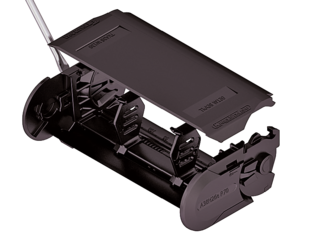

Typy priečok

Rozmery pre montáž

Samonosné usporiadanie

Samonosné usporiadanie
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
70
176201297127
95
226251375152
120
276301454177
145
326351532202
170
376401611227
195
426451689252
230
496521799287

Load diagram for unsupported length depending on the additional load.

Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.

Intrinsic cable carrier weight qk = 1.13 kg/m at Bi 78 mm. For other inner widths, the maximum additional load changes.

Vysoká rýchlosť
Rýchlosť
do 10 m/s
Vysoké zrýchlenie
Zrýchlenie
do 50 m/s2
Samonosná dĺžka
Oijazd
do 3,9 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 5 kg/m
Samonosné usporiadanie

Klzné usporiadanie

Klzné usporiadanie
Vysoká rýchlosť
Rýchlosť
do 2,5 m/s
Vysoké zrýchlenie
Zrýchlenie
do 20 m/s2
Klzná dĺžka
Oijazd
do 120 m
Veľké dodatočné zaťaženie
Dodatočné zaťaženie
do 5 kg/m
vodiaci kanál potrebný

Kĺzajúci sa nosič energie musí byť vedený v kanáli. Viac informácií
