EasyTrax® series

Extremely fast cable laying thanks to easy cable insertion

Vlastnosti

  • Very fast cable laying by simply pressing in the cables
  • Very high fill level through lateral swivelling of the lamella – lamellae do not swivel into the cable space
  • Each chain link consists of two different materials:
    – Hard chain body made of glass-fibre reinforced material
    – Lamellae with flexible film hinge made of special elastic plastic
  • Sturdy cable carrier design
  • High torsional rigidity
  • Extensive unsupported length
  • Very quiet through integrated noise damping
Dlhý pojazd
otvárateľné zvonka
otvárateľné zvnútra
posúvateľné priečky
vhodné do čistých priestorov
pokojný chod / tichý chod
ESD materiál
materiál na ochranu voči výbuchu
odolný voči teplu
odolný voči chladu
EasyTrax series Features 1
EasyTrax series Features 2
EasyTrax series Features 3
EasyTrax series Features 4

Cable carrier design

Solid plastic cable carriers: chain links and end connectors made of plastic

Each chain link consists of two different materials:

  • Hard cable carrier body made of glass fiber-reinforced material
  • Flexible lamellae made of elastic plastic
EasyTrax Carrier construction

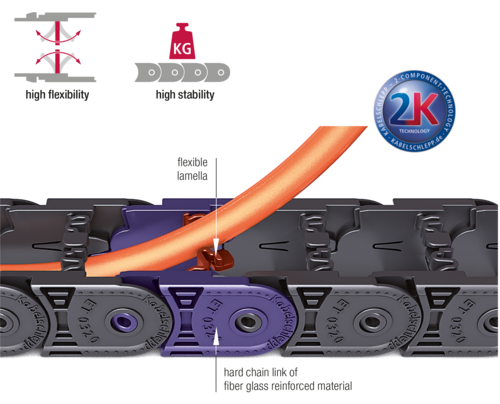

The two-component technology

The two-component technology of the EasyTrax® combines two seemingly incompatible features: stability and flexibility.
Cable carriers need to be extremely sturdy, with extensive unsupported length. At the same time, cables need to be inserted easily for fast cable laying. The EasyTrax® meets these requirements thanks to its innovative design and material combination of a hard cable carrier body made from fiber glass reinforced material and lamellae made of elastic plastic.

EasyTrax series 2K-Technology

Comparison of dimensions

Výrobcahi
[mm]
hG
[mm]
t
[mm]
Rovnaké pripojovacie diery
ET03201825,532 áno
Competitive product192530,5 áno

Comparison of bending moment

Comparison of bending strength

Load diagram

for unsupported length depending on additional load

EasyTrax Load diagram

Advantages over competitive product

  • 4 times bigger additional load compared to competitive product
  • Double unsupported length compared to competitive product
  • Faster cable laying at a higher utilization faktor
  • Low noise operation due to internal damping system
  • High side stability through locking in the stroke system
  • Dividers can be used for cable separation

Typové rady

EasyTrax series ET0115

ET0115

Svetlá výška [hi]:
4,6 mm
Svetlá šírka [Bi]:
7 mm
Delenie [t]:
11,5 mm
Ohyb [KR]:
10 mm
viac detailov
EasyTrax series ET0250

ET0250

Svetlá výška [hi]:
16,5 mm
Svetlé šírky [Bi]:
30 – 50 mm
Delenie [t]:
25 mm
Ohyb [KR]:
28 – 100 mm
viac detailov
EasyTrax series ET0320

ET0320

Svetlá výška [hi]:
18 mm
Svetlé šírky [Bi]:
15 – 65 mm
Delenie [t]:
32 mm
Ohyb [KR]:
28 – 125 mm
viac detailov
EasyTrax series ET1455

ET1455

Svetlá výška [hi]:
25 mm
Svetlé šírky [Bi]:
25 – 78 mm
Delenie [t]:
45,5 mm
Ohyb [KR]:
52 – 200 mm
viac detailov
Typové rady
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
ET0115 4,6 7 11,5 10
ET0250 16,5 30 – 50 25 28 – 100
ET0320 18 15 – 65 32 28 – 125
ET1455 25 25 – 78 45,5 52 – 200
