Bellows

Guideway protection with very little compression

KABELSCHLEPP^® bellows are used on all kinds of machine to provide protection for guideways and spindles, in those cases where no hot chips are present and accessibility is not a requirement. Bellows can be individually produced from a range of different materials, depending on your specific requirements.

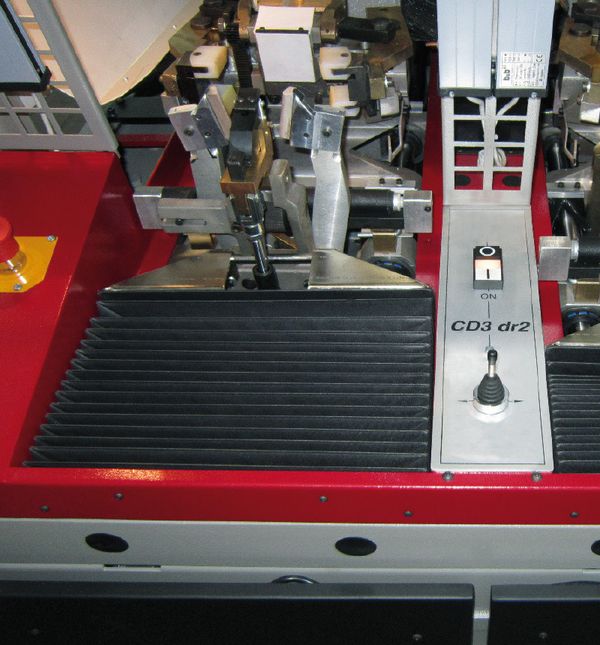

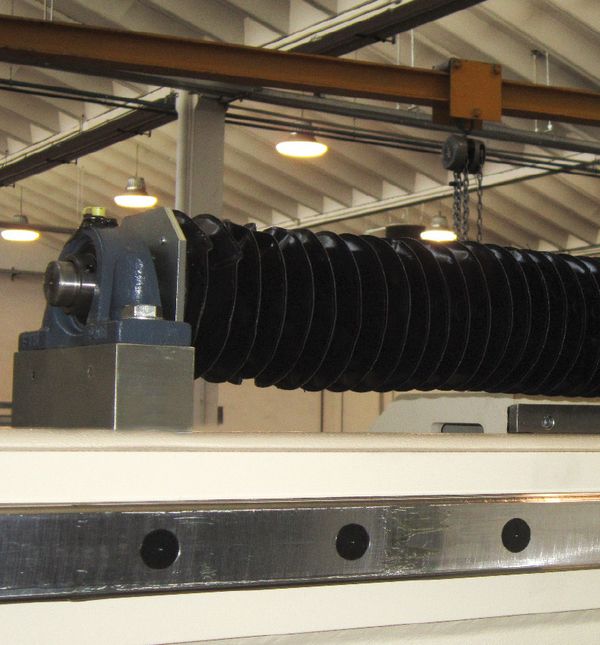

Examples

Properties

Simple installation
High travel speed
Minimal compression
High quality

Installation variants

Horizontal, lying
Horizontal, hanging
Vertical

Delivery options

For travel speeds of up to 1.5 m/s
Customized production
Available in a wide range of shapes
Available in many different materials

Eigenschaften

Einfache Montage
Hohe Verfahrgeschwindigkeit
Minimaler Zusammenschub
Hochwertige Qualität

Einbauvarianten

Horizontal liegend
Horizontal hängend
Vertikal

Liefermöglichkeiten

Für Verfahrgeschwindigkeit bis 1,5 m/s
Kundenindividuelle Fertigung
In vielen Formen lieferbar
In vielen verschiedenen Materialien lieferbar

Installation variants

Bellow horizontal, lying

Bellow horizontal, hanging

Bellow vertical

Explanation of terms

B_A = Width of bellows
B_B = Width of guideway
B₁ = Lateral width to left guide
B₂ = Lateral width to the right guide
B_U1 = Lateral width of the left lower handle
B_U2 = Lateral width of the right lower handle
b₁ = Left guide width
b₂ = Right guide width
H = Height of the fold
H_1.1 = Height above left guide
H_1.2 = Height above right guide
H_2.1 = Height of left bellows
H_2.2 = Height of right bellows
H_G = Total bellows height

h₁ = Height of left guide
h₂ = Height of right guide
α = Inclination
L_A = Bellows expansion = LS + LZ
L_S = Bellows travel length
L_SK = Machine travel length
L_Z = Bellows compression
n = Quantity of folds
s = Material thickness of bellows
S_F = Thickness of end flange
S_S = Thickness of PVC support plate
v = Travel speed of bellows
Z = Extension on the side of the bellows

B_A = Breite Faltenbalg
B_B = Breite Führungsbahn
B₁ = seitliche Breite zur linken Führung
B₂ = seitliche Breite zur rechten Führung
B_U1 = seitliche Breite des linke Untergriffs
B_U2 = seitliche Breite des rechten Untergriffs
b₁ = linke Führungsbreite
b₂ = rechte Führungsbreite
H = Höhen der Falten
H_1.1 = Höhe über der linken Führung
H_1.2 = Höhe über der rechten Führung
H_2.1 = Höhe Faltenbalg links
H_2.2 = Höhe Faltenbalg rechts
H_G = Höhe Faltenbalg gesamt

h₁ = Höhe der Führung links
h₂ = Höhe der Führung rechts
α = Neigung
L_A = Auszug Faltenbalg = LS + LZ
L_S = Verfahrweg Faltenbalg
L_SK = Verfahrweg Maschine
L_Z = Zusammenschub Faltenbalg
n = Anzahl der Falten
s = Materialstärke Faltenbalg
S_F = Dicke Endflansch
S_S = Dicke PVC Trägerplatte
v = Verfahrgeschwindigkeit Faltenbalg
Z = Verlängerung an der Seite des Faltenbalgs
